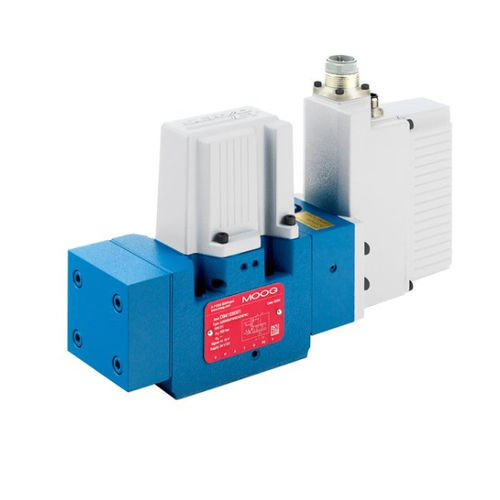

Distributeur hydraulique à tiroir D94x

à commande hydrauliqueà commande assistéeproportionnel

Description
Les vannes proportionnelles de la série D94x de Moog sont des vannes à pilotage hydraulique avec électronique de commande intégrée, un capteur de pression interne et une interface fieldbus optionnelle. Elles assurent la régulation de pression et de débit (p/Q) et peuvent être configurées pour des fonctions d'axe (position, vitesse, force). Disponibles en versions à deux et trois étages et en dimensions ISO 4401 05, 07, 08, 08+ et 10, elles conviennent aux lignes de production industrielles, bancs d'essai et systèmes de mesure.

Aperçu

• Corps de vanne optimisé pour un débit nominal élevé
• Électronique numérique intégrée avec capteur de pression interne pour un contrôle flexible
• Électrovannes pilote ServoJet robustes
• Excellente réponse dynamique grâce à des étages de pré‑pilotage améliorés
• Différentes options fail-safe pour une adaptation à l'application

Spécifications (résumé)
Types : D941, D942, D943, D944, D945
Fonctions : Débit, Pression, Débit & Pression (p/Q), Axe (Position, Vitesse, Force)
Configuration d'alésage : ISO 4401 — tailles 05 (NG10), 07 (NG16), 08 (NG25), 08+ (NG25+), 10 (NG32)
Débit nominal (ΔpN = 5 bar) : 30–1500 l/min selon modèle
Débit max. : jusqu'à 3600 l/min selon modèle
Pression max. de service (ports P, A, B) : jusqu'à 350 bar (le port T avec Y externe également jusqu'à 350 bar)
Temps de réponse (0–100%) : typ. 10–44 ms selon modèle
Alimentation électrique : 24 V DC (18–32 V DC)
Options de signal de commande : +/-10 V, +/-10 mA, 4–20 mA
Interfaces électriques : 6+PE, 11+PE
Options : Interface fieldbus ; entrées analogiques supplémentaires pour capteurs
Capteurs intégrés : disponibles sur port A ou ports A, B & P

Caractéristiques / Spécifications techniques

• Type de produit : Vannes servo/proportionnelles à pilotage hydraulique avec électronique de commande intégrée
• Dénomination série : D94x series
• Configurations : deux et trois étages
• Dimensions de montage : ISO 4401 (tailles 05, 07, 08, 08+, 10)
• Débit nominal (à ΔpN 5 bar) : 30–1500 l/min (selon modèle)
• Débit max. : jusqu'à 3600 l/min (selon modèle)
• Pression de service max. : ports P, A, B jusqu'à 350 bar (port T avec Y externe jusqu'à 350 bar)
• Temps de réponse : typ. 10–44 ms (selon modèle)
• Tension d'alimentation : 24 V DC (plage 18–32 V DC)
• Options de signal : +/-10 V, +/-10 mA, 4–20 mA
• Connecteurs électriques : 6+PE, 11+PE
• Interfaces fieldbus optionnelles et entrées analogiques supplémentaires pour capteurs
• Capteurs intégrés : disponibles pour le port A ou les ports A, B & P
