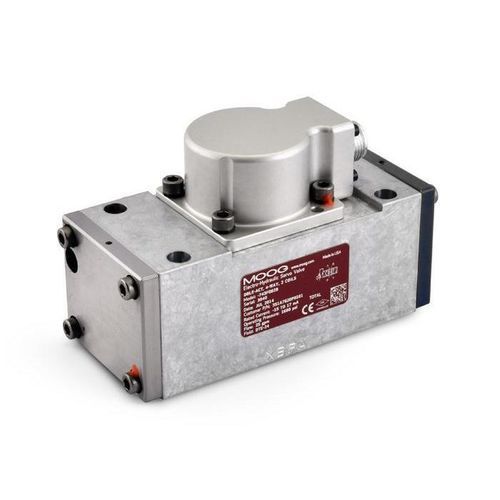

Distributeur hydraulique à tiroir 743

à clapetà commande assistéeélectrohydraulique

Description
Les vannes des séries 743 et 744 de Moog présentent un design simple et robuste pour un fonctionnement fiable et durable. Parmi les éléments clés du design figurent un filtre de première étape remplaçable sur site et un réglage de point zéro interne servant de protection électrique en cas de défaillance. Les vannes sont homologuées FM pour les emplacements non dangereux et sont principalement utilisées sur des turbines à vapeur.

Caractéristiques

• Servovanne à rétroaction mécanique 2 étages pour le contrôle de débit
• Étape pilote à buse-et-clapet pour haute résolution et faible hystérésis
• Forces d'entraînement de bobine élevées et construction robuste pour une longue durée de vie
• Version intrinsèquement sûre disponible pour les applications nécessitant une certification pour environnements potentiellement dangereux
• Configuration pilote optionnelle à 3 bobines pour protection supplémentaire contre la défaillance d'une bobine
• Filtre de la stage pilote remplaçable sur site
• Méthodes failsafe optionnelles garantissant un mouvement prédictible de l'actionneur en cas de perte du signal
• Conçue pour satisfaire toutes les exigences de la spécification General Electric 351A7620

Spécifications
Spécifications
Données hydrauliques
Débit nominal* | 743 : 75 à 95 l/min | 744 : 190 à 400 l/min
Configurations standard | 743 : 95 l/min | 744 : 190, 265 l/min
Pression maximale de service | 743 : 210 bar | 744 : 210 bar
Données de performance
Réponse à 100% d'escalier** | 743 : 25 ms | 744 : 110 à 170 ms
Réponse en fréquence*** | 743 : 45 Hz | 744 : 7 Hz
Données électriques
Signal nominal**** | 743 : 8 à 60 mA | 744 : 17 à 96 mA
Configurations standard | 743 : 16, 48 mA | 744 : 17, 34,5, 96 mA
Données physiques
Taille (gabarit de montage) | 743 & 744 : standard Moog
Poids | 743 : 1,54 kg | 744 : 8,38 kg
Options supplémentaires | 743 : intrinsèquement sûr, réglage magnétique du point zéro, capuchon de moteur ventilé, polarité inversée | 744 : autres options disponibles

* @ ∆p 70 bar (1 000 psi)
** Réponse à 3 000 psi de pression système
*** à 90° de déphasage
**** Bobine simple

Caractéristiques / Spécifications techniques

• Type : servovanne mécanique à rétroaction 2 étages (séries 743 et 744)
• Débit nominal : 743 : 75–95 l/min ; 744 : 190–400 l/min
• Configurations de débit standard : 95 l/min (743) ; 190, 265 l/min (744)
• Pression maximale de service : 210 bar (les deux séries)
• Réponse 100% d'escalier : 743 : 25 ms ; 744 : 110–170 ms
• Réponse en fréquence : 743 : 45 Hz ; 744 : 7 Hz
• Signal nominal : 743 : 8–60 mA ; 744 : 17–96 mA
• Poids : 743 : 1,54 kg ; 744 : 8,38 kg
• Options : version intrinsèquement sûre, réglage magnétique du point zéro, capuchon de moteur ventilé, polarité inversée, configuration pilote optionnelle à 3 bobines, méthodes failsafe
