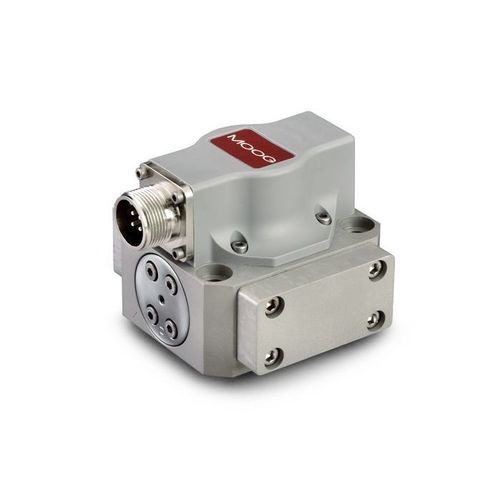

Distributeur hydraulique à tiroir 761

à commande électriqueactionné par solénoïdeà commande assistée

Description du produit

Les servovannes de la série 761 pour la régulation de débit sont des valves d'étranglement pour applications 3 voies et de préférence 4 voies. Elles adoptent une conception puissante à 2 étages couvrant une plage de débit nominale de 0,5 à 75 l/min (0,125 à 19,5 gpm) pour une chute de pression de 35 bar par tiroir de commande. La conception est simple et robuste pour assurer un fonctionnement fiable et durable. L'étage pilote utilise un moteur coupleur à buse‑palette symétrique.

Caractéristiques

• Servovanne 2 étages avec retour mécanique (MFB)
• La technologie pilote buse‑palette offre une forte dynamique, une haute résolution et une faible hystérésis
• Forces d'entraînement élevées de la bobine et conception robuste garantissent une longue durée de vie
• Design compact adapté aux applications à encombrement limité
• Versions intrinsèquement sûres (761K) disponibles pour les applications nécessitant des produits certifiés en atmosphères potentiellement dangereuses

Spécifications

Données hydrauliques
Débit nominal*: 0,5 à 75 l/min
Réglages standards: 4, 10, 19, 38, 63 l/min
Pression maximale de service: Corps en aluminium: 315 bar; Corps en acier: 350 bar

Données de performance
Réponse à 100 % d'échelon**: <4 à <16 ms

Données électriques
Signal nominal***: 8 à 200 mA

Données physiques
Montage (pattern): Taille 04 (ISO 10372-04-04-0-92)
Poids: 1,0 à 1,7 kg
Options supplémentaires: Forte précharge nulle, réglage magnétique du point zéro, condensateur de moteur ventilé, ajustement BSA spécial, câblage interne en parallèle, inversion de polarité, très haute réactivité

* @ Δp 70 bar (1 000 psi)
** Réponse à 3 000 psi de pression système
*** Bobine unique

Caractéristiques / Spécifications techniques

• Conception 2 étages avec retour mécanique (MFB)
• Plage de débit nominal: 0,5–75 l/min
• Débits standards typiques: 4, 10, 19, 38, 63 l/min
• Pression maximale de service: Aluminium 315 bar, Acier 350 bar
• Temps de réponse (100% step): <4 à <16 ms (selon la pression système)
• Signal électrique nominal: 8–200 mA
• Taille de montage: Taille 04 (ISO 10372-04-04-0-92)
• Poids: 1,0–1,7 kg
• Options: Versions intrinsèquement sûres (761K) et diverses options de réglage/zéro et de câblage
