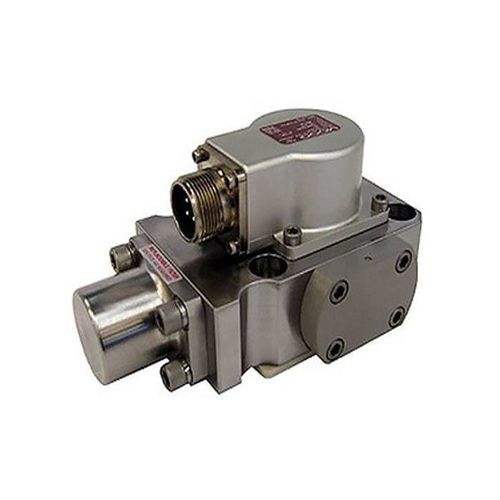

Distributeur hydraulique à tiroir 730

piloteélectrohydraulique

Présentation du produit
La Série 730 de Moog est une vanne servo à 2 étages avec retour mécanique (MFB) conçue pour les systèmes électrohydrauliques de position, de vitesse, de pression ou de force nécessitant une réponse dynamique élevée, de la stabilité et de la précision. L'étage pilote buse‑palet assure une haute résolution et une faible hystérésis, permettant un contrôle en boucle fermée précis en environnement industriel.

Caractéristiques

• Régulation de débit 2 étages avec retour mécanique (MFB)
• Étape pilote buse‑palet pour haute dynamique, haute résolution et faible hystérésis
• Forces d'entraînement de bobine élevées et corps principal robuste pour une longue durée de vie
• Version haute pression disponible pour fonctionnement continu jusqu'à 8 000 psig
• Version intrinsèquement sûre disponible pour applications certifiées en atmosphères dangereuses
• Connecteurs optionnels X‑Port (alimentation pilote externe) et Y‑Port (retour)

Spécifications

• Données hydrauliques — Débit nominal*: 4 à 66 l/min
• Configurations de débit standard: 4, 10, 19, 38, 57 l/min
• Pression de service maximale: 210, 275, 350 ou 550 bar
• Performance — Réponse 100% en échelon**: 7 à 16 ms
• Réponse en fréquence***: 110 à 185 Hz
• Données électriques — Signal nominal****: 8 à 100 mA
• Configurations électriques standard: 15 mA, 40 mA
• Données physiques — Dimension de montage: Taille 4 (ISO 10372-04-04-0-92)
• Poids: 1,0 kg
• Options: Intrinsèquement sûr, équilibrage magnétique, polarité inverse, X‑Port et Y‑Port en option

Remarques

• * @ ∆p 70 bar (1,000 psi)
• ** Mesure à 3,000 psi de pression système
• *** à 90° de déphasage
• **** Bobine simple
