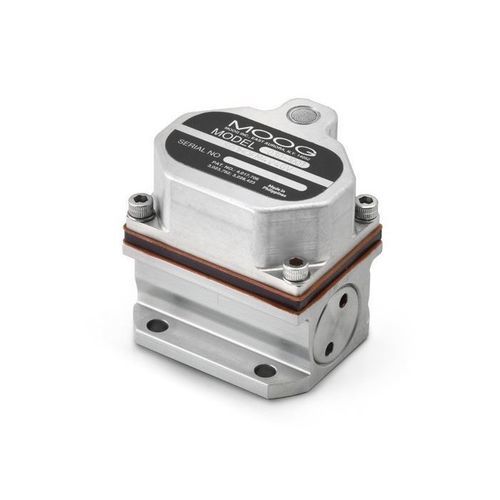

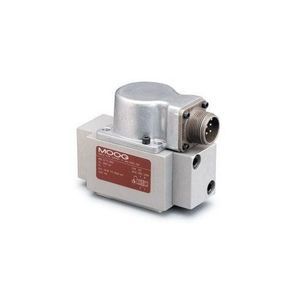

Distributeur hydraulique à tiroir 30

à commande électriqueà commande assistéepilote

Description du produit
La Série 30 de Moog est une servovanne de régulation de débit à deux étages, à double buse et retour mécanique, équipée d'un corps en acier inoxydable et d'un moteur de couple intégré dans un compartiment étanche à l'environnement. La conception buse‑clapet offre une grande réactivité, stabilité et précision dans un encombrement compact.
La Série 30 est conçue pour un fonctionnement fiable et une longue durée de vie dans des environnements potentiellement extrêmes ; plages de température de fonctionnement prises en charge : -40 °F (-40 °C) à 400 °F (204,4 °C).

Caractéristiques

• Contrôle de débit en 2 étages avec retour mécanique
• Étape pilote à double buse à faible friction pour une haute résolution et une faible hystérésis
• Construction robuste pour conditions extrêmes (chocs, vibrations ou pressions importantes)
• Encombrement ultra‑compact et poids réduit
• Haute vitesse de réponse pour une meilleure contrôlabilité
• Corps en acier inoxydable et moteur de couple intégré dans un compartiment étanche

Spécifications
Données hydrauliques
Débit nominal*: 0,95 à 6,9 l/min
Configurations standard : 0,95, 1,9, 2,8, 3,8, 5,7, 6,9 l/min
Pression de service maxi : 310 bar

Données de performance
Réponse à 100% d'impulsion** : 2,5 ms
Réponse en fréquence*** : 200 Hz

Données électriques
Signal nominal**** : 10 à 40 mA
Configurations standard : 10, 20, 40 mA

Données physiques
Taille (gabarit de montage) : Taille 01 (ISO 10372-01-01-0-92)
Poids : 185 g
Options supplémentaires : capuchon de moteur ventilé ; polarité inversée

Remarques
* @ ∆p 70 bar (1 000 psi)
** Réponse à 3 000 psi de pression système
*** à 90° de déphasage
**** Bobine simple

Caractéristiques / Spécifications

• Type : Servovanne à deux étages buse‑clapet avec retour mécanique
• Plage de débit : 0,95–6,9 l/min (configurations standard : 0,95, 1,9, 2,8, 3,8, 5,7, 6,9 l/min)
• Pression de service maxi : 310 bar
• Réponse à 100% d'impulsion : 2,5 ms (à 3 000 psi de pression système)
• Réponse en fréquence : 200 Hz (à 90° de déphasage)
• Signal d'entrée électrique : 10–40 mA (standard : 10, 20, 40 mA)
• Taille : Taille 01 (ISO 10372-01-01-0-92)
• Poids : 185 g
• Corps/entraînement : Corps en acier inoxydable, moteur de couple intégré, compartiment étanche
• Plage de température de fonctionnement : env. -40 °C à 204,4 °C
• Options : capuchon de moteur ventilé ; polarité inversée
