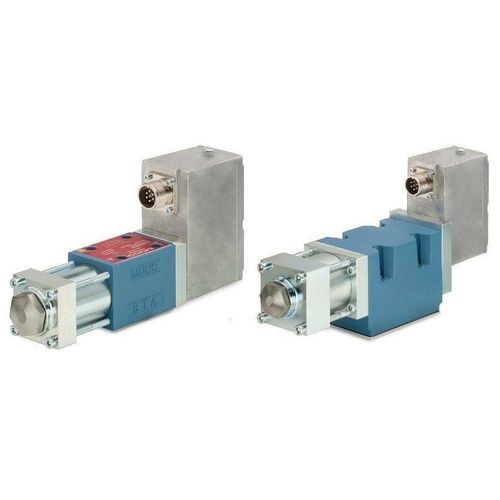

Distributeur hydraulique à tiroir D633

à commande électriqueà commande directeproportionnel

Description du produit
Les vannes Moog des séries D633 et D634 sont des servovannes à action directe avec électronique intégrée et interfaces analogiques. Les servovannes utilisent un entraînement direct par moteur linéaire à aimant permanent qui déplace directement le tiroir, rendant inutile l'huile pilote. Elles sont disponibles en tailles nominales 03 (D633) et 05 (D634) selon ISO 4401. Conçues pour des applications industrielles exigeantes, ces vannes offrent une grande flexibilité fonctionnelle, une dynamique indépendante de la pression, une forte force de commande et une faible consommation de courant.

Caractéristiques

• Entraînement direct par moteur linéaire à aimant permanent : pas d'huile pilote nécessaire
• Moteur à force linéaire avec large plage de forces (élargit les limites d'utilisation) : pas de limitation de débit
• Construction à entraînement direct : performances dynamiques indépendantes de la pression
• Faible consommation de courant au point nul hydraulique et à proximité
• Le tiroir est centré par ressort en cas de coupure d'alimentation : l'actionneur reste immobile

Spécifications (données tabulaires)
Colonnes : D633 | D634
Fonction : Débit | Débit
Configuration de fixation : ISO 4401 taille 03 (NG6) | ISO 4401 taille 05 (NG10)
Données hydrauliques :
Débit nominal à ∆pN 35 bar par bord de commande : jusqu'à 40 l/min | jusqu'à 100 l/min
Débit max. : 75 l/min | 180 l/min
Pression de service max. : Orifices P, A, B = 350 bar ; Orifice T sans Y = 50 bar ; Orifice T avec Y = 350 bar
Temps de réponse pour un pas 0–100 % : 12 ms | 20 ms
Données électriques :
Tension d'alimentation : 24 V DC (18–32 V DC)
Options de signal nominal : +/-10 V, +/-10 mA et 4–20 mA
Interface électrique : 6 + PE

Caractéristiques / Spécifications techniques

• Entraînement direct par moteur linéaire à aimant permanent
• Tailles nominales disponibles : ISO 4401 taille 03 (NG6) pour D633 et taille 05 (NG10) pour D634
• Débit nominal (∆pN 35 bar) : D633 jusqu'à 40 l/min, D634 jusqu'à 100 l/min
• Débit max. : D633 75 l/min, D634 180 l/min
• Pression de service max. : P, A, B = 350 bar ; T sans Y = 50 bar ; T avec Y = 350 bar
• Temps de réponse 0–100 % : D633 = 12 ms, D634 = 20 ms
• Tension d'alimentation : 24 V DC (plage 18–32 V DC)
• Options de signal nominal : +/-10 V, +/-10 mA, 4–20 mA
• Interface électrique : 6 + PE
