Distributeur hydraulique à tiroir D636K

à commande hydrauliqueà commande assistéeproportionnel

Description du produit

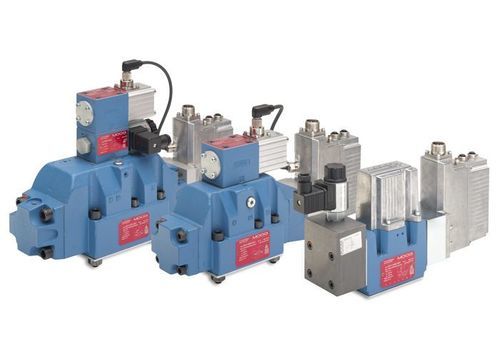

Les vannes Moog de la série D67x sont des vannes proportionnelles hydrauliquement pilotées avec électronique intégrée et interface fieldbus optionnelle. Les pistons sont montés directement dans le corps de vanne et sont pilotés hydrauliquement, ce qui permet des débits nettement supérieurs et différentes options d'arrêt de sécurité. Les étages de pilotage disponibles incluent ServoJet et miniDDV, offrant une grande flexibilité pour adapter le principe de pilotage à l'application. Les vannes sont disponibles en versions à deux et trois étages dans les tailles 05, 07, 08 et 10. Associée à l'électronique numérique et aux interfaces fieldbus optionnelles, la série D67x convient aux lignes de production industrielles ainsi qu'aux bancs d'essai et d'instrumentation.

Caractéristiques

• Corps de vanne optimisé pour des débits nominaux élevés
• Électronique numérique intégrée pour une grande flexibilité
• Étages de pilotage optionnels (DDV ou ServoJet®) pour une adaptation à l'application
• Excellente réponse dynamique grâce à des étages de pilotage améliorés
• Différentes options de sécurité (failsafe) disponibles pour s'adapter aux besoins

Spécifications (aperçu)
Spécifications | D671 | D672 | D673 | D674 | D675
Fonctions | Débit, Pression, Débit et Pression (p/Q), Axe (Position, Vitesse, Force) | Débit, Pression, Débit et Pression (p/Q), Axe (Position, Vitesse, Force) | Débit, Pression, Débit et Pression (p/Q), Axe (Position, Vitesse, Force) | Débit, Pression, Débit et Pression (p/Q), Axe (Position, Vitesse, Force) | Débit, Pression, Débit et Pression (p/Q), Axe (Position, Vitesse, Force)
Pattern de montage | ISO 4401 taille 05 (NG10) | ISO 4401 taille 07 (NG16) | ISO 4401 taille 08 (NG25) | ISO 4401 taille 08 (NG25+) | ISO 4401 taille 10 (NG32)

Données hydrauliques
Débit nominal à ∆pN 5 bar par orifice de commande | 30 à 80 l/min | 150 à 250 l/min | 350 l/min | 550 l/min | 1000 à 1500 l/min
Débit max. | 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
Pression max. de service | Orifices P, A, B - 350 bar (orifice T dépend du pilotage ; orifice T avec Y externe - 350 bar)
Temps de réponse pour un pas 0 à 100 % | 10 à 28 ms | 10 à 44 ms | 13 à 35 ms | 14 à 44 ms | 10 à 43 ms

Données électriques
Tension d'alimentation | 24 V DC (18 à 32 V DC)
Options de signal nominal | +/-10 V, +/-10 mA et 4 à 20 mA
Interfaces électriques | 6+PE, 11+PE

Ressources (documentation disponible)

• Catalogue - D671-D672-D673-D674-D675 Series Proportional Valves
• Manuel utilisateur - Instructions de montage et mise en service pour les séries D670/1/2/3/4/5 - Vannes proportionnelles et servo

Spécifications techniques / points clés

• Vannes proportionnelles pilotées hydrauliquement avec électronique intégrée et interface fieldbus en option
• Tailles disponibles : 05 (NG10), 07 (NG16), 08 (NG25 / NG25+), 10 (NG32)
• Débits nominaux selon type : 30–80 l/min jusqu'à 1000–1500 l/min
• Débits maximums : 180 l/min à 3600 l/min (selon type)
• Pression max. d'utilisation P/A/B : 350 bar ; Port T dépend du pilotage ou externe 350 bar
• Temps de réponse (0–100%) : typ. 10–44 ms selon type
• Tension d'alimentation : 24 V DC (18–32 V DC)
• Options de signal : +/-10 V, +/-10 mA, 4–20 mA
• Interfaces électriques : 6+PE, 11+PE
• Options : interface fieldbus, entrées analogiques supplémentaires pour capteurs, différentes options failsafe
