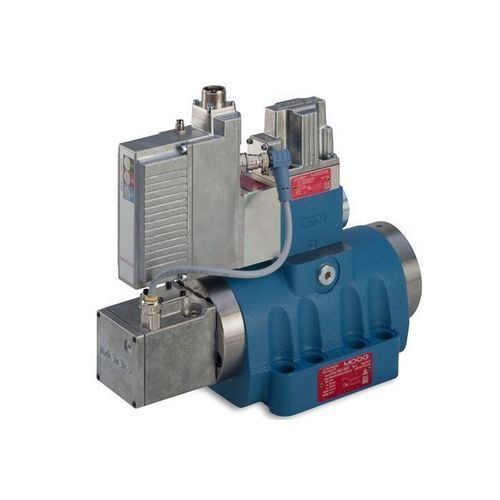

Distributeur hydraulique à tiroir D79x

à commande hydrauliqueà commande assistéeavec bus de terrain

Description du produit
Les servodistributeurs de la série D79x de Moog sont des servodistributeurs hydrauliquement précommandés, à trois étages, avec électronique intégrée et interface analogique. Le tiroir à piston dans une chemise permet des débits plus élevés tout en conservant des capacités dynamiques très importantes. La série est disponible en deux tailles (D791, D792) et en plusieurs variantes fonctionnelles (débit, pression, p/Q, contrôle d'axe pour position, vitesse, force). Conçue pour des applications industrielles exigeantes nécessitant une réponse rapide et des débits élevés.

Caractéristiques

• Conception 3 étages pour haute dynamique
• Rétroaction de position électrique (LVDT) — sans usure
• Électronique intégrée avec protection contre l'inversion de polarité
• Possibilité d'alimentation pilote externe et retour via prises X et Y supplémentaires sur le corps de vanne
• Seuil faible et faible hystérésis ; excellente stabilité au point zéro

Spécifications

• Série : D79x (D791, D792)
• Conception : 3 étages ; piston dans une chemise, pilotage hydraulique
• Fonctions : débit (Q), pression (p), p/Q, contrôle d'axe (position, vitesse, force)
• Débit nominal à ΔpN = 35 bar par orifice : D791 = 100–250 l/min ; D792 = 400–1000 l/min
• Débit maxi : D791 = 250 l/min ; D792 = 1100 l/min
• Pression maximale de service : P, A, B = 350 bar ; T avec Y interne = 70 bar ; T avec Y externe = 350 bar
• Temps de réponse 0–100% : D791 = 3–10 ms ; D792 = 4–12 ms
• Alimentation électrique : 24 V DC (plage 18–32 V DC)
• Options de signal : ±10 V, ±10 mA, 4–20 mA
• Interfaces électriques : 6+PE et 11+PE
• Options : interface Fieldbus, entrées analogiques supplémentaires pour capteurs
• Points clés : rétroaction de position LVDT (sans usure), électronique intégrée avec protection contre inversion de polarité, faible hystérésis et excellente stabilité au zéro

Ressources / documents disponibles
Catalogues et fiches techniques disponibles (voir documents).
