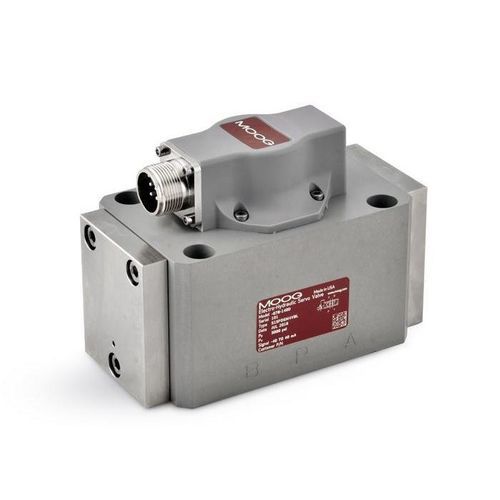

Distributeur hydraulique à tiroir 78

à commande mécaniqueà commande électriqueactionné par solénoïde

Aperçu
La série 78 de Moog fait partie de la famille Moog des servovannes à retour mécanique (MFB). Il s'agit de vannes de décharge pour applications 3 et 4 voies. Cette série présente une conception puissante à deux étages couvrant une plage de débit nominale de 75 à 150 L/min (20 à 40 gpm) à 35 bar (500 psi) de chute de pression par tiroir. Les options incluent des versions standard et à haute réactivité, des profils de tiroir spéciaux pour le point nul, des matériaux d'étanchéité et des connexions.

Caractéristiques

• Vanne d'air à deux étages pour réglage de débit avec retour mécanique (MFB)
• Étape pilote à double buse à faible friction pour haute dynamique, grande résolution et faible hystérésis
• Construction robuste et durable adaptée à une variété de machines
• Versions intrinsèquement sûres (78K) ou antidéflagrantes (78N) disponibles pour applications en environnements potentiellement dangereux
• Filtre de la stage pilote remplaçable sur site pour une maintenance simplifiée

Spécifications
Données hydrauliques
Débit nominal*: 75 à 150 L/min
Configurations standard : 75, 115, 150 L/min
Pression maximale de service : 210 bar

Données de performance
Temps de réponse 100%** : 15 à 40 ms
Réponse en fréquence*** : 45 à 70 Hz

Données électriques
Signal nominal**** : 8 à 200 mA
Configurations standard : 8, 15, 40, 100 mA

Données physiques
Format (modèle de fixation) : Moog standard
Poids : 2,9 kg

Options supplémentaires : Intrinsèquement sûr, antidéflagrant, fort précharge de point nul, polarité inversée, réglage magnétique du point nul, capuchon moteur ventilé

* @ ∆p 70 bar (500 psi)/spool land
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Caractéristiques / Spécifications techniques (Aperçu rapide)

• Débit nominal : 75–150 L/min (20–40 gpm)
• Configurations de débit standard : 75, 115, 150 L/min
• Pression maximale de service : 210 bar
• Temps de réponse 100% : 15–40 ms
• Réponse en fréquence : 45–70 Hz
• Signal nominal : 8–200 mA (standard : 8, 15, 40, 100 mA)
• Poids : 2,9 kg
• Variantes disponibles : 78K (intrinsèquement sûr), 78N (antidéflagrant)
