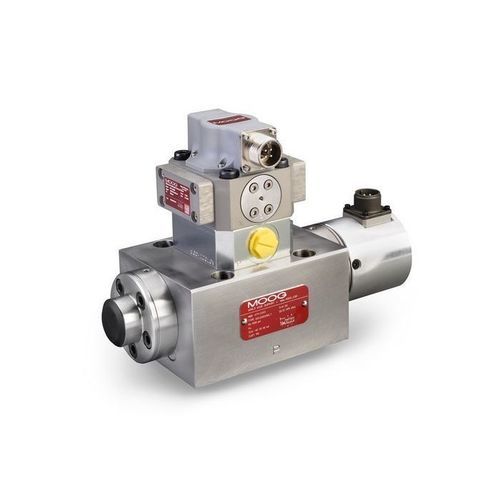

Distributeur hydraulique à tiroir 79-100

piloteélectrohydraulique

Description du produit
Les servo‑valves de régulation de débit Moog série 79 sont des valves d'étranglement pour applications 3‑voies et de préférence 4‑voies. Ces servo‑valves à 3 étages ont été conçues pour des applications nécessitant des débits élevés et une puissance importante. Elles conviennent aux systèmes électrohydrauliques de position, de vitesse, de pression ou de force exigeant une grande dynamique.

Caractéristiques

• Servo‑valves 3 étages pour applications à forts débits et fortes puissances
• Forces d'entraînement de bobine élevées et construction robuste pour une longue durée de vie
• Rétroaction électrique sur le tiroir principal pour une faible hystérésis et une excellente linéarité
• Prises pilotes externes optionnelles pour alimentation et retour

Spécifications
Données hydrauliques
Débit nominal*: 115 à 225 l/min
Configurations standard: 115, 225 l/min
Pression maximale de service: 210, 310 ou 350 bar

Données de performance
Réponse à un échelon 100%**: 14 ms
Réponse en fréquence***: 55 Hz

Données électriques
Signal nominal****: 20 à 50 mA
Configurations standard: 15, 40 mA

Données physiques
Taille (schéma de fixation): Taille 6 (ISO 10372-06-05-0-92)
Poids: 10,9 kg

Autres options: Câblage interne parallèle, polarité inversée

Remarques
* @ ∆p 70 bar (1 000 psi)
** Réponse à 3 000 psi de pression système
*** à 90° de déphasage
**** Bobine simple
