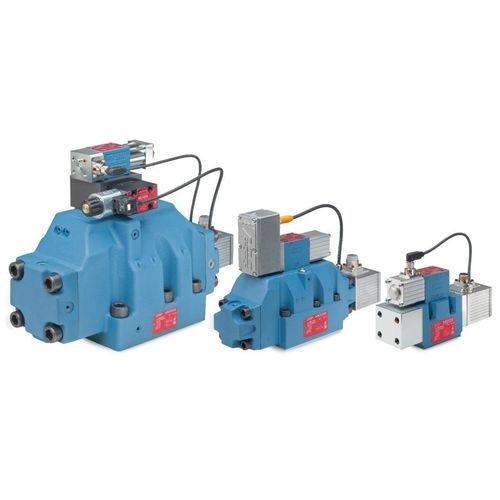

Distributeur hydraulique à tiroir D68x

pilotecompact

Description du produit
Les vannes Moog de la série D68x sont des vannes proportionnelles à pilotage hydraulique avec électronique intégrée et interface analogique. Les vannes proportionnelles D68x possèdent des tiroirs montés directement dans le corps de la vanne et pilotés hydraulique, ce qui permet des débits nettement supérieurs et différentes options de sécurité (failsafe). Cette série utilise un pilote compact (miniDDV) reconnu pour son excellente dynamique et sa haute efficacité. Les vannes sont disponibles en exécution deux étages dans les tailles 05, 07, 08 et 10. Ces vannes proportionnelles sont conçues pour des applications industrielles exigeantes et offrent une grande flexibilité fonctionnelle et une excellente dynamique.

Caractéristiques

• Conception optimisée du corps de vanne pour un débit nominal élevé
• Haute efficacité énergétique via des variantes de pilotage à faible fuite interne
• Faible pression minimale de pilotage requise
• Électronique d'amplification et de contrôle intégrée pour une grande flexibilité fonctionnelle
• Excellente réponse dynamique grâce à la fréquence propre élevée de l'étage pilote
• Différentes options failsafe disponibles pour une adaptation optimale à l'application
• En option : nouveau pilote avec électronique intégrée et contrôle de position du pilote

Spécifications
Modèles : D681 | D682 | D683 | D684 | D685
Fonction : Régulation de débit
Perçage : ISO 4401 Taille 05 (NG10) | ISO 4401 Taille 07 (NG16) | ISO 4401 Taille 08 (NG25) | ISO 4401 Taille 08 (NG25+) | ISO 4401 Taille 10 (NG32)
Données hydrauliques - débit nominal à ΔpN 5 bar par orifice de commande : 30 à 80 l/min | 150 à 250 l/min | 350 l/min | 550 l/min | 1000 à 1500 l/min
Données hydrauliques - débit maxi : 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
Pression maximale de service : Ports P, A, B - 350 bar
Port T avec Y interne - 70 bar (certaines versions 50 bar)
Port T avec Y externe - 250 bar ou 350 bar (selon version)
Temps de réponse pas à pas 0–100 % : 9–11 ms | 10–13 ms | 10–18 ms | 11–26 ms | 35–40 ms

Données électriques
Tension d'alimentation : 24 V DC (18 à 32 V DC)
Options de signaux de commande : ±10 V, ±10 mA et 4 à 20 mA
Interfaces électriques : 6+PE, 11+PE

Caractéristiques / Spécifications techniques

• Série : D68x (modèles D681–D685)
• Exécution : deux étages
• Tailles disponibles : Taille 05 (NG10), 07 (NG16), 08 (NG25), 08 (NG25+), 10 (NG32)
• Débits nominaux (à ΔpN 5 bar) : selon modèle 30–1500 l/min (plages typiques : 30–80 ; 150–250 ; 350 ; 550 ; 1000–1500 l/min)
• Débits maximaux : jusqu'à 3600 l/min (selon modèle)
• Pression max. Ports P/A/B : 350 bar
• Port T : selon configuration Y 50 / 70 / 250 / 350 bar
• Temps de réponse (0–100 % pas) : selon modèle 9–40 ms
• Tension d'alimentation : 24 V DC (18–32 V DC)
• Entrées de signal : ±10 V, ±10 mA, 4–20 mA
• Options d'interface électrique : 6+PE ou 11+PE
