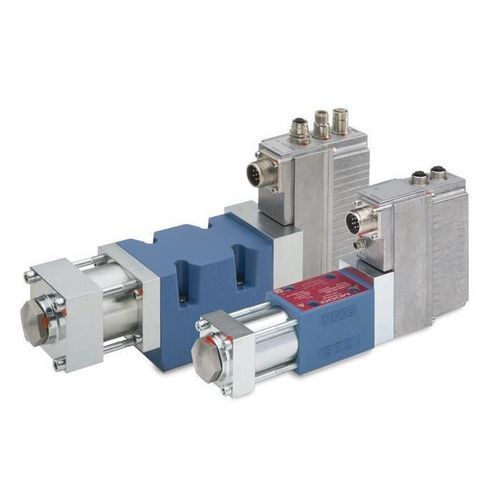

Distributeur hydraulique à tiroir D636

à commande électriqueà commande directeproportionnel

Vue d'ensemble
Les servovannes Moog D636 et D637 sont des servovannes à actionnement direct avec électronique d'amplification et de commande intégrée, et une interface bus de terrain optionnelle. Les vannes utilisent un moteur linéaire à aimant permanent qui déplace directement le tiroir, supprimant le besoin d'huile de pilotage. Elles sont disponibles selon ISO 4401 en tailles NG6 (D636) et NG10 (D637) et sont conçues pour des applications industrielles exigeantes nécessitant une dynamique indépendante de la pression, une grande force d'actionnement et une faible consommation électrique proche du point hydraulique nul.

Caractéristiques

• Actionnement direct par moteur linéaire à aimant permanent — pas d'huile de pilotage requise
• Dynamicité indépendante de la pression
• Moteur linéaire à aimant permanent à haute force — débit sans restriction
• Faible consommation de courant au niveau ou proche du nul hydraulique
• Tiroir centré par ressort en cas de coupure d'alimentation — l'actionneur reste en position
• Électronique d'amplification et de commande intégrée pour une grande flexibilité fonctionnelle

Spécifications
Fonctions : débit, pression, débit & pression (p/Q), débit compensé en pression, asservissement d'axe (position, vitesse, force)
Fixation : ISO 4401 taille 03 (NG6) | ISO 4401 taille 05 (NG10)

Données hydrauliques
Débit nominal à ΔpN = 35 bar par orifice : D636 jusqu'à 40 l/min | D637 jusqu'à 100 l/min
Débit maximal : D636 75 l/min | D637 180 l/min
Pression maximale de service : ports P, A, B — 350 bar
Port T sans Y — 50 bar
Port T avec Y — D636 : 350 bar | D637 : 210 bar
Temps de réponse (0–100 %) : D636 8 ms | D637 14 ms

Données électriques
Tension d'alimentation : 24 V CC (18 à 32 V CC)
Options de signal de commande : ±10 V, ±10 mA, 4–20 mA
Connecteurs électriques : 6+PE, 11+PE

Options

• Interface bus de terrain (fieldbus)
• Entrées analogiques supplémentaires pour capteurs

Caractéristiques techniques

• Modèle/Série : D636 (NG6) et D637 (NG10)
• Fonctions : débit, pression, p/Q, débit compensé en pression, asservissement d'axe (position, vitesse, force)
• Débit nominal à ΔpN=35 bar par orifice : D636 jusqu'à 40 l/min, D637 jusqu'à 100 l/min
• Débit maxi : D636 75 l/min, D637 180 l/min
• Pression maxi : P/A/B 350 bar ; Port T sans Y 50 bar ; Port T avec Y : D636 350 bar, D637 210 bar
• Temps de réponse (0–100 %) : D636 8 ms, D637 14 ms
• Tension d'alimentation : 24 V CC (18–32 V CC)
• Options de signal : ±10 V, ±10 mA, 4–20 mA
• Interfaces électriques : 6+PE et 11+PE
• Options : interface bus de terrain, entrées analogiques supplémentaires pour capteurs
