Capteur à infrarouges pyro-électrique PYD 5731

Aperçu du produit

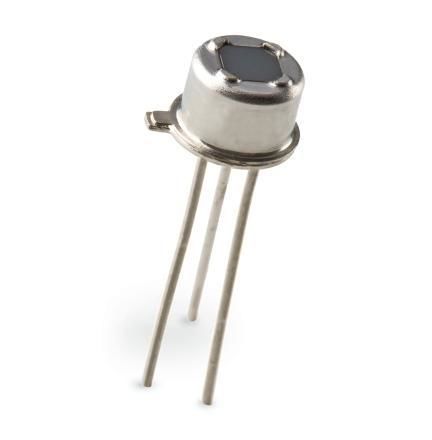

Avec un diamètre de 4,7 mm, le PYD 5731 Miniature double élément DigiPyro® est l'un des modèles les plus compacts de la gamme Excelitas Pyrodetector. Le détecteur intègre deux éléments en série dans un boîtier métallique TO-46 équipé d'une fenêtre optique. Appartenant à la famille DigiPyro®, il embarque une numérisation interne qui convertit les signaux des éléments en une sortie numérique 14 bits via l'interface Direct Link. Le PYD 5731 est optimisé pour des optiques compactes et des conceptions miniaturisées et offre une forte immunité EMI.

Caractéristiques

• Numérisation intégrée 14 bits via circuit interne
• Éléments pyroélectriques céramiques à haute sensibilité
• Configuration double élément (1,4 × 0,4 mm²) en série
• Champ de détection : 99° (horizontal) / 88° (vertical)
• Boîtier miniature TO-46 en métal avec fenêtre optique pour une meilleure immunité EMI
• Conçu pour algorithmes avancés de détection de mouvement

Applications

• Détection de mouvement à moyenne distance (avec objectif adapté)
• Contrôle d'éclairage et CVC pour économies d'énergie
• Systèmes d'alarme intrusion et détection de présence
• Montage horizontal dans des dispositifs et luminaires compacts

Spécifications techniques

• Famille de modèle : détecteur pyroélectrique miniaturisé DigiPyro®
• Diamètre : 4,7 mm
• Hauteur du boîtier : 3,3 mm
• Éléments : double élément en série, taille d'élément 1,4 × 0,4 mm²
• Responsivité : 11 kV/W (typique)
• Bruit : 10 comptes (typique), 27 comptes (maximum)
• Alimentation / exigence de fonctionnement : 2,7–3,6 V / 10 µA
• Boîtier avec fenêtre optique : boîtier métallique TO-46
• Champ de vue (horizontal/vertical) : 99° / 88°
• Interface : interface numérique Direct Link (sortie numérique 14 bits issue de la numérisation interne)
• Usage recommandé : optiques compactes et conceptions nécessitant une forte immunité EMI
