Capteur de mouvement pyroélectrique PYD 1384

haute sensibilité

Numéro de pièce
PART/ PYD 1384 (LHi 874); PYD 1394 (LHi 944)

Aperçu du produit

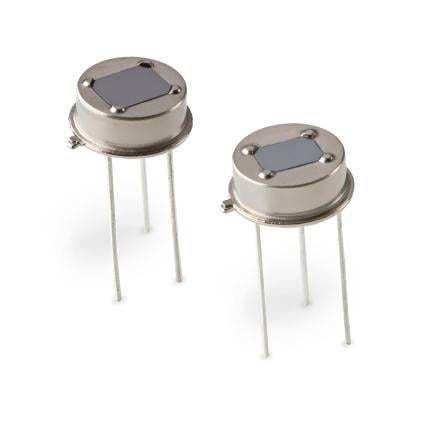

La série de détecteurs pyroélectriques Excelitas PYD 1384 (remplaçant du LHi 874) / PYD 1394 (remplaçant du LHi 944) est la variante à profil bas des détecteurs pyroélectriques analogiques standard PYD 1388/PYD 1398. Ces détecteurs pyroélectriques double élément à profil bas intègrent deux éléments sensibles en série et un FET en circuit suiveur de source, logés dans un boîtier métallique TO-39 à faible hauteur avec fenêtre optique.

Détails
Les deux détecteurs double élément à profil bas présentent deux éléments sensibles en connexion série opposée et un circuit suiveur de source. Le PYD 1384 représente le modèle de base standard de la série à profil bas. Le PYD 1394 est doté d'une fenêtre plus large offrant un champ de vision élargi. Une résistance de drain supplémentaire et un condensateur de sortie réduisent davantage les effets d'interférence dus aux perturbations électromagnétiques pour les applications sensibles aux EMI. Idéaux pour la détection de mouvement, leur conception à profil bas permet d'intégrer deux détecteurs pyros de façon compacte afin d'obtenir un champ de vision de 180°.

Caractéristiques / spécifications techniques

• Sensibilité (Responsivity) : 4.2 kV/W (typique)
• Bruit : 20 µVpp (typique) / 50 µVpp (max)
• Tension de fonctionnement : 2.0–10 V
• Boîtier avec fenêtre optique : TO-39
• PYD 1384, Champ de vision (horiz/vert) : 95°/87°
• PYD 1394, Champ de vision (horiz/vert) : 110°/110°
