Capteur à infrarouges à thermopile TPiD 1T 0224

Aperçu

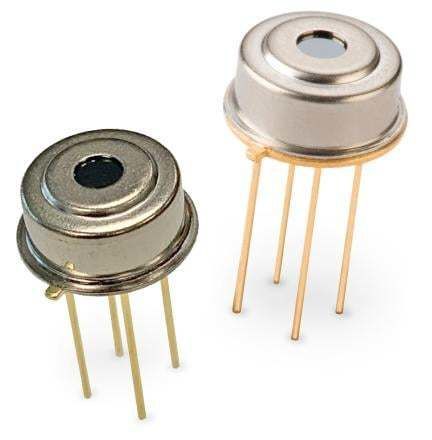

Les détecteurs Excelitas TPiD 1T 0224 et TPiD 1T 0624 sont des détecteurs thermopiles en boîtier TO-39 conçus pour la mesure de température sans contact et la pyrométrie. Ils intègrent une petite fenêtre optique ronde qui sert également d'ouverture et bénéficient de la conception brevetée ISOthermal pour une meilleure résistance aux chocs thermiques.

Description de la série
La série comprend deux variantes de détecteurs avec des tailles d'aire d'absorption différentes. Le TPiD 1T 0224 possède la plus petite aire d'absorption pour une réponse plus rapide, tandis que le TPiD 1T 0624 offre une aire d'absorption plus grande pour une sensibilité supérieure. Tous les modèles sont équipés d'une thermistance interne servant de référence de température pour la compensation du thermopile.

Caractéristiques

• Performance ISOthermal pour une meilleure stabilité face aux chocs thermiques
• Boîtier métallique TO-39 avec fenêtre optique/aperture intégrée
• Thermistance interne incluse pour la compensation en température

Applications typiques

• Mesures de température sans contact
• Pyrométrie et détection infrarouge

Caractéristiques techniques

• Responsivité : 45 V/W
• Sensibilité S100 : 65 µV/K
• Bruit : 35 nV/√Hz
• Constante de temps : 22 ms
• Boîtier avec fenêtre optique : TO-39
• Champ de vision : 70°
• Modèles : TPiD 1T 0224 (plus petite aire d'absorption), TPiD 1T 0624 (plus grande aire d'absorption, sensibilité la plus élevée)
• Thermistance interne incluse pour la compensation en température
