Capteur à infrarouges à thermopile TPD 1T 0122

pour thermomètre infrarouge portable

Présentation

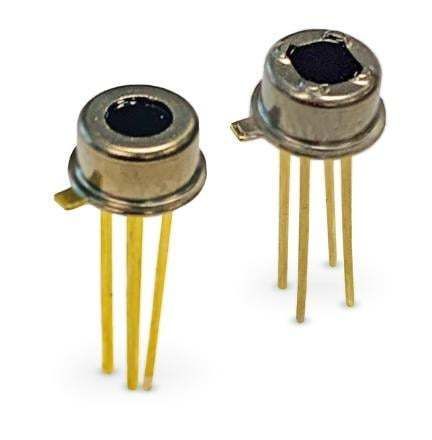

Les détecteurs thermopiles miniatures Excelitas TPD 1T 0122 et TPD 1T 0123 en boîtier TO-46 offrent une solution compacte de détection infrarouge avec une puce thermopile sensible et une petite fenêtre optique. La fenêtre ronde est revêtue pour la bande IR 5–14 µm ; le format carré permet l'intégration de filtres optiques étroits pour la surveillance des gaz et la détection sélective. Une thermistance intégrée assure la compensation de la température ambiante.

Numéros de référence
TPD 1T 0122, TPD 1T 0123

Caractéristiques principales

• Boîtier métallique TO-46 avec fenêtre optique (ronde ou carrée)
• Thermistance incluse pour la compensation de la température ambiante
• Revêtement optique pour la bande IR 5–14 µm (fenêtre ronde) ; le format carré accepte des filtres étroits
• Rapport signal / bruit élevé et constante de temps courte pour une réponse rapide

Spécifications

• Responsivity: 77 V/W
• Sensitivity S100: 56 µV/K
• Noise: 42 nV/√Hz
• Time Constant: 15 ms
• Boîtier avec fenêtre optique: TO-46
• Champ de vision: 120°

Applications
Adaptés aux modules IR OEM, à la détection de température portative, aux capteurs IR industriels et aux systèmes de surveillance de gaz (avec filtres étroits sur la variante à fenêtre carrée). Conviennent lorsque l'on recherche un capteur thermopile compensé et compact.

Montage et commande
Boîtier standard TO-46 pour montage traversant. Se référer à la fiche technique pour les options de filtres, le choix du format de fenêtre (ronde ou carrée) et les recommandations de soudure. Contacter le fournisseur pour l'intégration de filtres sur mesure ou les commandes en volume.
