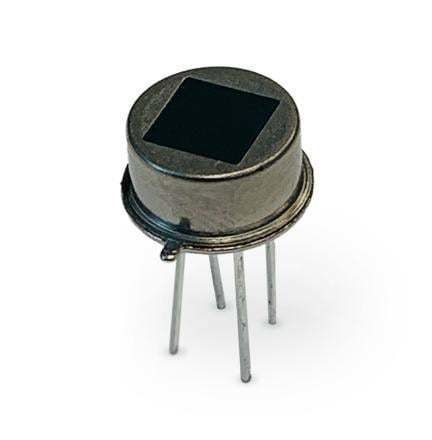

Capteur de mouvement pyroélectrique PYQ 1548

d'intérieurà montage en plafondhaute sensibilité

Présentation
Le PYQ 1548 d'Excelitas est un capteur de mouvement pyroélectrique à 4 éléments basse consommation de la gamme DigiPyro. Conçu pour les appareils alimentés par batterie, il fonctionne sur une alimentation de 1,8 V et assure la détection de mouvement à distance avec une consommation de courant minimale.

Détails
Le PYQ 1548 supporte une tension d'alimentation de 1,8 V et un courant de repos très réduit. Une fonction configurable de réveil/mise en veille permet de diminuer la consommation au niveau système et d'allonger l'autonomie de la batterie. Le détecteur propose un filtrage passe-bande sélectionnable et une option de comptage d'impulsions. Les tailles d'éléments incluent le standard 1 × 1 mm² et une option 0,8 × 0,8 mm² pour des lentilles compactes et des distances de détection plus courtes.

Caractéristiques

• Numérisation intégrée
• Unité de détection de mouvement avec fonction d'interruption
• Consommation faible : 3 µA à 1,8 V (typ.)
• Éléments pyroélectriques en céramique à haute responsivité
• Configuration à 4 éléments avec éléments 1 × 1 mm² (option : 0,8 × 0,8 mm²)
• Champ de vision : 119° (140°)
• Boîtier métallique TO-5 pour une meilleure immunité EMI
• Conçu pour une intégration aisée dans les produits

Applications

• Détection de mouvement moyenne à courte portée (avec lentille)
• Détection de présence pour économies d'énergie
• Systèmes d'alarme et d'intrusion
• Capteurs pour montage au plafond
• Appareils fonctionnant sur batterie et objets connectés

Caractéristiques techniques

• Responsivité : 6,5 (10,2) kV/W (typ.)
• Bruit : 6 (9) digits (typ.), 24 (31) digits (max.)
• Alimentation : 1,8–3,6 V / 3 µA
• Boîtier avec fenêtre optique : TO-5
• Champ de vision PYQ 1548 (horiz/vert) : 119° (140°) / 119° (140°)
