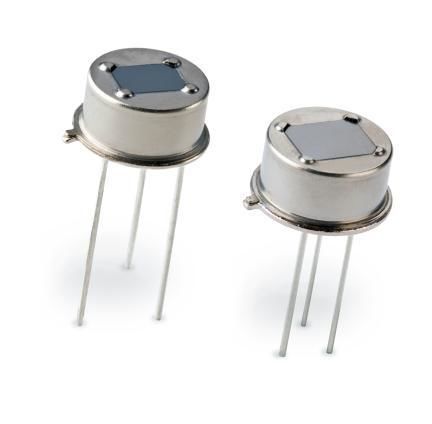

Capteur à infrarouges pyro-électrique PYD 1388

Présentation du produit
Les PYD 1388 et PYD 1398 sont des détecteurs pyroélectriques à double élément, logés dans un boîtier métallique TO-5 avec fenêtre optique. Les deux modèles utilisent deux éléments sensibles en connexion série opposée avec un FET intégré en configuration suiveur de source. Le PYD 1398 dispose d'une fenêtre plus grande pour réduire la sensibilité à la lumière blanche et d'une résistance de grille pour améliorer les performances à basse température. Deux versions EMI sont disponibles : standard (un filtre RC aux broches drain et source) et renforcée (étage de filtrage RC supplémentaire pour environnements à fort EMI).

Détails
Les deux modèles comportent des éléments de détection en série opposée et un FET intégré en suiveur de source. Le PYD 1388 est le modèle de base de la série analogique standard. Le PYD 1398 offre une sensibilité réduite à la lumière blanche et un comportement amélioré à basses températures grâce à sa fenêtre agrandie et à sa résistance de grille. Les options de filtrage EMI permettent d'adapter le composant à l'environnement électromagnétique.

Caractéristiques

• Boîtier métal TO-5 pour blindage EMI
• Éléments pyroélectriques céramiques à haute responsivité
• Détecteur double avec éléments 2 × 1 mm²
• Champ de détection : 95° / 100° (horiz / vert)
• FET intégré en configuration suiveur de source
• Étages de filtrage EMI intégrés (1 ou 2 selon version)

Applications

• Applications de montage horizontal
• Conceptions de détection économiques
• Détection de mouvement humain sur longue distance (avec lentille)
• Détection de présence pour économies d'énergie
• Systèmes d'alarme et intrusion

Caractéristiques techniques

• Responsivité : 4.2 kV/W (typique)
• Bruit : 20 µVpp (typique) / 50 µVpp (max)
• Tension de fonctionnement : 2.0–10 V
• Boîtier avec fenêtre optique : TO-5 métal
• PYD 1388 champ de détection (horiz/vert) : 95° / 87°
• PYD 1398 champ de détection (horiz/vert) : 100° / 100°
• PYD 1388 filtrage EMI : 1 étage
• PYD 1398 filtrage EMI : 2 étages
