Capteur à infrarouges pyro-électrique PYQ 1398

Aperçu

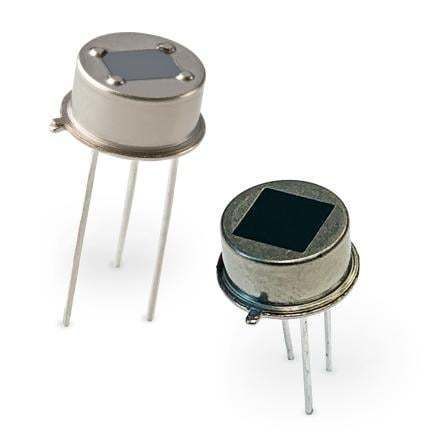

Les détecteurs pyroélectriques PYQ 1348 et PYQ 1398 d'Excelitas intègrent quatre éléments sensibles disposés en carré et électriquement connectés en série pour former une seule sortie analogique via un FET intégré en configuration suiveur de source. Deux options de fenêtre (rectangulaire ou carrée) et différents espacements d'éléments sont disponibles. Associés à des lentilles ou miroirs adaptés, ces détecteurs sont destinés à des dispositifs de détection de mouvement en montage plafond. Le PYQ 1348 est également proposé avec des éléments plus petits de 0,8 × 0,8 mm² pour des optiques compactes et des distances de détection courtes.

Caractéristiques

• Boîtier métallique TO-5 pour blindage EMI
• Éléments pyroélectriques céramiques à haute responsivité
• Configuration quadruple avec éléments 1 × 1 mm² (PYQ 1348 éléments petits : 0,8 × 0,8 mm²)
• Champ de vision : PYQ 1348 — 124° (140° pour éléments petits) ; PYQ 1398 — 103°
• FET intégré (suiveur de source)
• Étape de filtrage EMI intégrée

Applications

• Détection de mouvement à distance moyenne/courte (avec lentille)
• Contrôle d'éclairage pour économies d'énergie
• Systèmes d'alarme intrusion
• Capteurs de présence en montage plafond

Spécifications techniques

• Responsivité : PYQ 1398 : 6,2 kV/W (typique) ; PYQ 1348 : 6,5 kV/W (typique) ; PYQ 1348 éléments petits : 9,1 kV/W (typique)
• Bruit : PYQ 1398 : 40 µVpp (typique) / 100 µVpp (max.) ; PYQ 1348 : 40 µVpp (typique) / 100 µVpp (max.) ; PYQ 1348 éléments petits : 60 µVpp (typique) / 150 µVpp (max.)
• Tension d'alimentation : 2–12 V pour toutes les versions
• Boîtier avec fenêtre optique : TO-5
• Champ de vision (horiz/vert) : PYQ 1398 : 103°/100° ; PYQ 1348 : 124°/124° ; PYQ 1348 éléments petits : 140°/140°
• Électrique : quatre éléments connectés en série à un FET formant une seule sortie analogique
• Mécanique : quatre éléments disposés en carré ; formes de fenêtre disponibles : rectangulaire ou carrée ; géométries alternatives sur demande
