Capteur à infrarouges pyro-électrique PYQ 2498

Description du produit

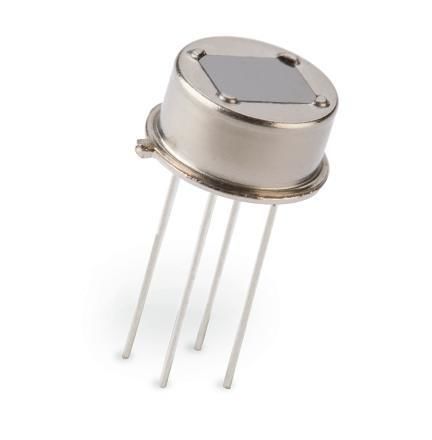

Le PYQ 2498 d'Excelitas est un détecteur pyroélectrique offrant deux paires d'éléments disposées en carré. Deux éléments par paire sont connectés électriquement en série ; chaque paire commande un FET intégré en suiveur de source pour fournir un signal analogique, soit deux sorties analogiques indépendantes. Le boîtier métallique TO-5 comporte une fenêtre optique rectangulaire.

Informations détaillées
Ce détecteur quad intègre quatre éléments pyroélectriques céramiques à haute sensibilité répartis en deux paires étroitement espacées. Chaque paire est reliée à un FET dédié en configuration suiveur de source afin d'obtenir une sortie analogique stable. Un filtrage RC interne améliore l'immunité aux perturbations EMI. La géométrie compacte et la fenêtre rectangulaire du boîtier TO-5 conviennent aux systèmes de détection avec lentille et aux modules muraux.

Caractéristiques

• Boîtier métallique TO-5 pour blindage EMI
• Éléments pyroélectriques céramiques à haute sensibilité
• Détecteur quad avec éléments 1,0 × 1,4 mm2
• Champ de vision 110°
• FET intégré en configuration suiveur de source
• Étape de filtrage EMI intégrée

Applications

• Détection de mouvement longue et moyenne distance (avec lentille adaptée)
• Systèmes d'économie d'énergie (gestion d'éclairage, bâtiments intelligents)
• Systèmes d'alarme intrusion
• Conceptions de détecteurs muraux
• Solutions améliorées d'immunité aux animaux domestiques (avec lentille appropriée)

Caractéristiques techniques

• Responsivité : 4,5 kV/W (typique)
• Bruit : 30 µVpp (typique) / 75 µVpp (max)
• Alimentation : 2–12 V
• Boîtier avec fenêtre optique : TO-5
• Champ de vision (H × V) : 110° × 87°
