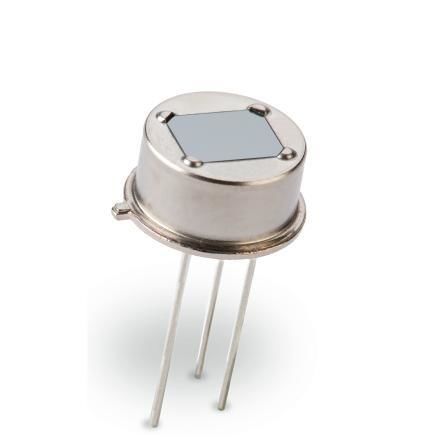

Capteur à infrarouges pyro-électrique PYS 3198

sans dispersionpassif

Présentation
Les pyro-détecteurs monopoint Excelitas intègrent un élément sensible et une fenêtre optique, adaptés aux applications de mesure et de surveillance des gaz. Le PYS 3198 TC GX (remplacement de LHi 807) est un détecteur piroélectrique monocanal à format parallèle et compensation thermique, basé sur le lithium-tantalate (Li-Ta), optimisé pour la détection de gaz NDIR.

Détails de conception
Dans le PYS 3198 TC, un élément sensible unique est placé au centre du détecteur. La compensation thermique est assurée par un second élément aveuglé aux radiations et connecté en parallèle. Le boîtier métallique TO-5 est équipé d'une fenêtre optique ; pour la mesure des gaz, la fenêtre joue généralement le rôle de filtre bande-étroite adapté à l'absorption du gaz cible. Différentes plages spectrales et options sont disponibles.

Caractéristiques principales

• Filtre bande-étroite G2
• Détecteur PIR monocanal
• Élément Li-Ta à haute responsivité
• Champ de vision 135° (horiz.) / 120° (vert.)
• Boîtier métallique TO-5 pour meilleure immunité EMI

Applications

• Détection de gaz infrarouge non dispersive (NDIR)
• Canal de mesure CO2

Spécifications techniques

• Responsivité : 3,5 kV/W (typique)
• Bruit : 15 µVpp (typique) / 50 µVpp (max)
• Tension d'alimentation : 2,0–10 V
• Boîtier avec fenêtre optique : TO-5 ; différentes plages spectrales disponibles
• Champ de vision (H/V) : 135° / 120°
