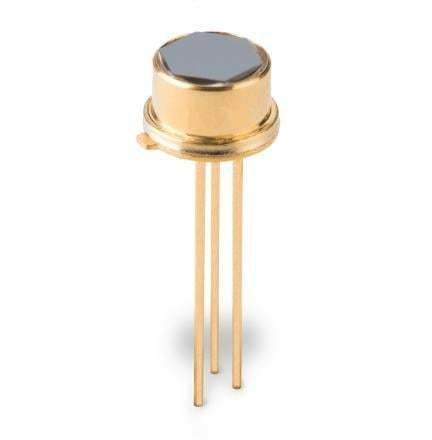

Capteur à infrarouges à thermopile TPiS 1T 1252B

pour thermomètre infrarouge portable

Aperçu
Le capteur DigiPile TPiS 1T 1252B d'Excelitas intègre un élément détecteur thermopile relié à un ADC interne assurant l'amplification et la conversion numérique sur puce. Monté dans un boîtier spécial de type TO‑46 avec la conception brevetée ISOthermal, il offre une meilleure stabilité face aux chocs thermiques et facilite l'interfaçage numérique pour les intégrations industrielles et médicales.

Détails
Le TPiS 1T 1252B DigiPile dispose d'un détecteur thermopile avec une sortie Tobj numérique native 17 bits et un canal Tamb 14 bits. Dans le flux de bits, le signal thermopile est suivi par la lecture d'une diode de référence de température interne, permettant un calcul précis de la température d'objet. La sortie numérique réduit la sensibilité aux perturbations électriques et simplifie l'intégration système avec microcontrôleurs et architectures ADC.

Caractéristiques

• Capteur à sortie numérique avec ADC embarqué
• Sortie directe Tobj 17 bits
• Sortie directe Tamb 14 bits (référence interne)
• Tension d'alimentation : dès 2,4 V (typ. 2,4–3,6 V)
• Faible consommation pour applications sur batterie
• Boîtier TO‑46 isotherme (ISOthermal)
• Champ de vision : 84° ; Constante de temps : 30 ms

Applications typiques

• Thermométrie auriculaire (thermomètres tympaniques)
• Thermométrie sans contact et surveillance de température usage général

Caractéristiques techniques

• Tension de fonctionnement : 2,4–3,6 V
• Sensibilité S40 : 290 Counts/K
• Bruit : 8 Counts/K
• Constante de temps : 30 ms
• Boîtier avec fenêtre optique : type TO‑46
• Champ de vision : 84°
