Capteur de mouvement pyroélectrique PYD 1788

d'intérieurhaute sensibilitéhaute précision

Présentation

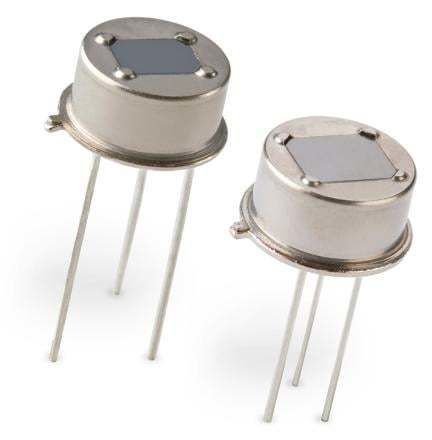

Les PYD 1788 et PYD 1798 DigiPyros sont des détecteurs de mouvement pyroélectriques à double élément en boîtier métallique TO-5. Ils ont été réingénierés pour une meilleure efficacité énergétique (fonctionnement possible à partir de 1,8 V à 5 µA), ce qui les rend adaptés aux applications alimentées par batterie et aux dispositifs distants. Chaque appareil intègre la conversion et la numérisation du signal pour fournir une sortie numérique haute résolution compatible avec un microcontrôleur hôte.

Détails
Les deux modèles partagent la même configuration interne des éléments et l'électronique embarquée. Chaque détecteur comprend deux éléments pyroélectriques en série et une diode de température intégrée. Le PYD 1788 possède une fenêtre optique de taille standard pour des portées de détection générales ; le PYD 1798 dispose d'une fenêtre agrandie offrant un champ de vision élargi. Le circuit interne convertit le signal de chaque élément en une valeur numérique de 14 bits, produisant un flux de données combiné 2x14 bits transmis via un Direct Link mono-fil vers l'hôte.

Caractéristiques

• Numérisation intégrée 14 bits par élément
• Éléments pyroélectriques céramiques à haute sensibilité
• Configuration double détecteur avec deux éléments de 1 mm²
• Options de champ de vision large (selon modèle)
• Boîtier métallique TO-5 pour immunité EMI
• Optimisé pour algorithmes avancés de détection de mouvement et faible consommation

Applications

• Détection de mouvement longue distance avec objectif
• Dispositifs économiques en énergie alimentés par batterie
• Systèmes d'alarme intrusion et périmétrique
• Montage horizontal et intégration embarquée

Caractéristiques techniques

• Réponsivité : 4,0 kV/W (typique)
• Bruit : 3 chiffres (typ), 12 chiffres (max)
• Boîtier avec fenêtre optique : boîtier métallique TO-5
• Alimentation : 1,8–3,6 V / 5 µA (meilleure opération à 1,8 V / 5 µA)
• Champ de vision PYD 1798 (horiz/vert) : 110° / 110°
• Champ de vision PYD 1788 (horiz/vert) : 95° / 87°
• Configuration des éléments : deux éléments en série (double élément)
• Taille des éléments : deux éléments de 1 mm²
• Format de sortie : deux valeurs 14 bits livrées sous forme d'un flux numérique 2x14 bits via un Direct Link mono-fil
• Diode de température intégrée : fournit des données liées à la température incluses dans le signal numérique combiné
