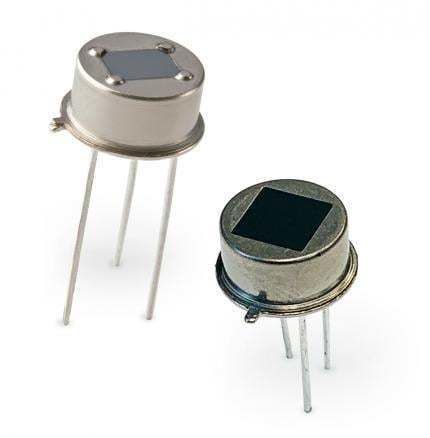

Capteur à infrarouges pyro-électrique PYQ 5848

Présentation
Les PYQ 5848 et PYQ 2898 sont des capteurs pyroélectriques numériques à 4 éléments et double canal, logés dans un boîtier métallique TO-5. Ils font partie de la famille DigiPyro® et intègrent un circuit interne qui convertit les signaux des éléments en sorties numériques 14 bits.

Détails
Le PYQ 5848 utilise des paires d'éléments disposées en diagonale pour des installations au plafond, offrant une détection indépendante de la direction du mouvement. Le PYQ 2898 utilise des paires parallèles pour les installations murales et permet une analyse différentielle du mouvement afin d'aider à discriminer la taille des objets (par exemple, concept anti-animaux domestiques pour applications murales). Les deux modèles intègrent une diode de température pour la mesure de la température interne. La sortie combinée est fournie sous la forme de trois signaux 14 bits sérialisés dans un flux binaire unique transmis via une liaison directe un fil vers un microprocesseur hôte.

Principales fonctionnalités

• Numérisation intégrée avec sortie numérique 14 bits
• Éléments pyroélectriques céramiques à haute responsivité
• Détecteur quadruple avec éléments 4 x 1 x 1 (0,4) mm2
• Boîtier métallique TO-5 avec fenêtre optique pour une meilleure immunité EMI
• Conçu pour des algorithmes avancés de détection de mouvement

Applications

• Détection de mouvement longue portée avec optique
• Systèmes de détection de présence à économie d'énergie
• Systèmes d'alarme intrusion
• Conceptions murales immunes aux animaux domestiques (PYQ 2898)
• Installations plafond (PYQ 5848) et installations murales/horizontales (PYQ 2898)

Caractéristiques techniques

• Responsivité : 4,5 kV/W (PYQ 2898), 8 kV/W (PYQ 5848) (typique)
• Bruitage : 6 chiffres (typique), 15 chiffres (max)
• Boîtier avec fenêtre optique : boîtier métallique TO-5
• Alimentation : 2,7–3,6 V / 10 µA
• Champ de vision (PYQ 5848 horiz/vert) : 124°
• Champ de vision (PYQ 2898 horiz) : 100°
• Taille des éléments du détecteur quadruple : 4 x 1 x 1 (0,4) mm2
• Diode de température intégrée pour sortie de température interne
• Format de sortie : trois signaux 14 bits sérialisés dans un flux binaire unique via liaison directe un fil
• Disposition des éléments : paires en diagonale (PYQ 5848) pour détection au plafond indépendante de la direction ; paires parallèles (PYQ 2898) pour discrimination différentielle du mouvement/taille en application murale
