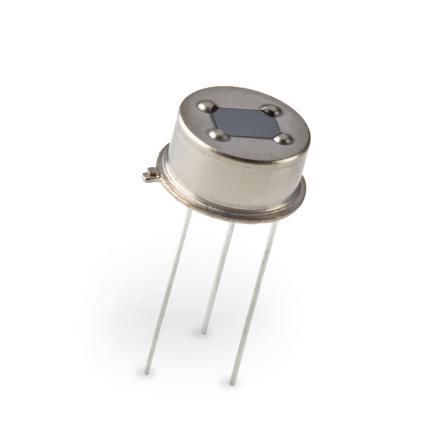

Capteur de mouvement à infrarouge PYD 1378

pyroélectriqueà infrarouges passifs

Présentation
Le Excelitas PYD 1378 Low Cost Dual-Element Pyrodetector est un capteur IR pyroélectrique à double élément conçu pour des applications de détection de mouvement à grand volume et à coût maîtrisé. Il remplace le LHi 778 et est conditionné dans un boîtier métallique TO-5 avec une petite fenêtre optique. Le dispositif intègre deux éléments en connexion série opposée et un FET en configuration source-suiveuse pour faciliter l'intégration et stabiliser la sortie.

Détails
Le PYD 1378 offre une solution économique pour la détection PIR en grande série. Les deux éléments sont connectés en série opposée et associés à un circuit FET en source-suiveuse afin d'obtenir un signal conditionné et fiable. Le boîtier métallique TO-5 avec fenêtre optique présente un large champ de vue de 71° (horizontal/vertical), adapté à de nombreuses géométries de détection.

Applications

• Modules de détection de mouvement PIR à fort volume
• Détection d'occupation et de déplacement pour éclairage et sécurité
• Produits de capteurs de mouvement pour usages grand public et industriels

Caractéristiques / Spécifications techniques

• Référence : PYD 1378 (remplacement du LHi 778)
• Réponse (Responsivity) : 4.2 kV/W (typique)
• Bruit : 20 µVpp (typique) / 50 µVpp (max)
• Tension de fonctionnement : 2 – 12 V
• Boîtier avec fenêtre optique : boîtier métal TO-5
• Champ de vue (H / V) : 71° / 71°
• Circuit interne : deux éléments en connexion série opposée avec FET en source-suiveuse
