Capteur à infrarouges à thermopile TPiL 8T 2566

passif

Présentation du produit

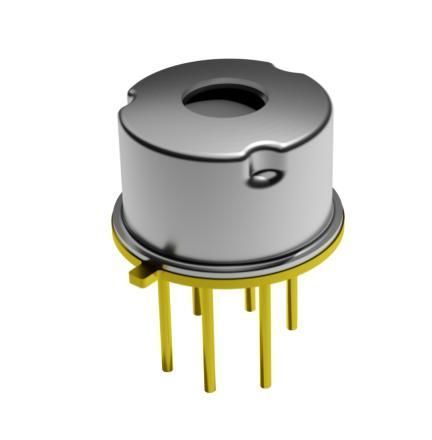

La famille Excelitas CoolEYE™ IR Array comprend le TPiL 8T 2566, un capteur linéaire thermopile 1×8 fournissant une sortie de température calibrée par pixel via une interface numérique I2C. Le module intègre la mesure de la température du capteur et est disponible avec plusieurs options d'objectif et un boîtier métal pour la stabilité thermique et la protection EMI.

Caractéristiques clés

• Barrette focal‑plane thermopile calibrée 1×8 (8 pixels)
• Interface numérique I2C fournissant la température calibrée par pixel
• Mesure de la température embarquée et calcul de la température par pixel
• Options d'objectifs pour un champ de vision étroit par pixel (L2.5, L3.9, L5.5)
• Boîtier métal pour stabilité thermique et blindage électromagnétique
• Tension d'alimentation : 3,3 V (option 1,8 V)

Spécifications
Produit | TPiL 8T 2566 L2.5 / 4402 | TPiL 8T 2566 L3.9 / 4401 | TPiL 8T 2566 L5.5 / 4400
Option d'objectif | L2.5 | L3.9 | L5.5
Température maximale de l'objet | 280°C | 220°C | 290°C
Champ de vision (capteur entier) | 84° | 50° | 33°
Champ de vision (par pixel, 50% signal) | 8,5° | 6° | 3,5°
Tension d'alimentation | 3,3 V (option 1,8 V) | 3,3 V (option 1,8 V) | 3,3 V (option 1,8 V)

Applications

• Profilage thermique industriel et surveillance des process
• Mesure de température sans contact en automatisation et vision machine
• Détection de points chauds, tri thermique et maintenance prédictive

Caractéristiques techniques

• Famille de produits : CoolEYE™ IR Array
• Modèle : TPiL 8T 2566
• Type de capteur : barrette thermopile focal‑plane 1×8 (8 pixels)
• Interface : I2C numérique
• Sortie : température calibrée par pixel
• Mesure de la température du capteur embarquée
• Options d'objectifs : L2.5, L3.9, L5.5
• Température maximale de l'objet (selon objectif) : L2.5 = 280°C, L3.9 = 220°C, L5.5 = 290°C
• Champ de vision (capteur entier) : L2.5 = 84°, L3.9 = 50°, L5.5 = 33°
• Champ de vision (par pixel, 50% signal) : L2.5 = 8,5°, L3.9 = 6°, L5.5 = 3,5°
• Tension d'alimentation : 3,3 V (option 1,8 V)
• Boîtier : boîtier métal pour stabilité thermique et blindage EMI
