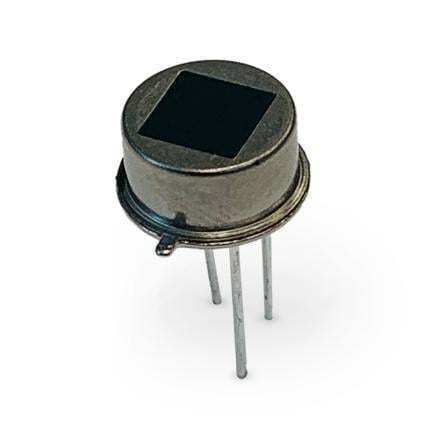

Capteur à infrarouges pyro-électrique PYQ 1748

Présentation
Ce pyro-détecteur à quatre éléments intègre quatre éléments pyroélectriques en série dans un boîtier métallique TO-5. Il fait partie de la famille DigiPyro et comprend une électronique embarquée convertissant les signaux des éléments en une sortie numérique 14 bits. Le PYQ 1748 est conçu pour la détection en plafond à portée moyenne et intègre une diode de température, fournissant des données combinées 2×14 bits (pyro + température) transmises via une liaison directe mono-fil vers un microprocesseur hôte.

Caractéristiques

• Numérisation intégrée 14 bits
• Éléments pyroélectriques céramiques à haute responsivité
• Quatre éléments 1×1 mm²
• Champ de vision 148° (horiz./vert.)
• Boîtier métallique TO-5 pour une forte immunité EMI
• Adapté aux algorithmes avancés de détection de mouvement

Applications

• Détection de mouvement à distance moyenne (avec lentille)
• Détecteurs d'occupation pour économies d'énergie
• Systèmes d'alarme intrusion
• Installations en montage plafond

Spécifications techniques

• Responsivité : 6,5 kV/W
• Bruit : 3 chiffres (typ.), 12 chiffres (max)
• Boîtier avec fenêtre optique : TO-5
• Alimentation : 2,7–3,6 V / 10 µA
• Champ de vision (horiz./vert.) : 148°/148°
• Numérisation intégrée et sortie numérique 14 bits (famille DigiPyro)
• Diode de température intégrée permettant une sortie 2×14 bits via une liaison directe mono-fil
