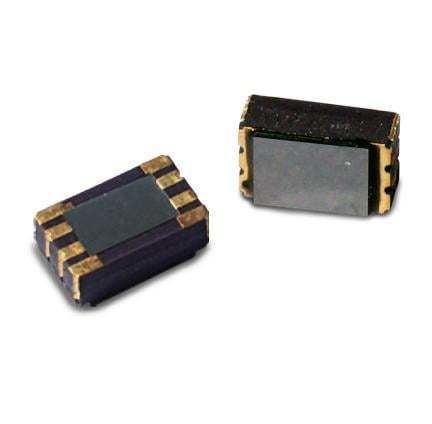

Capteur à infrarouges à thermopile TPiS 1S 1385 CaliPile®

Présentation du produit
Le capteur Excelitas CaliPile TPiS 1S 1385 est un capteur infrarouge (IR) à thermopile multifonction en boîtier SMD ultra-compact. Il intègre la détection thermopile, le traitement du signal embarqué et une sortie numérique pour la détection de présence/mouvement et la mesure de température à courte distance depuis un seul composant. Une détection à proximité jusqu’à ~3 m est possible sans optique supplémentaire ; pour une plage dynamique plus élevée et une détection à plus longue distance, voir le TPiS 1S 0185.

Description de l'appareil
Le TPiS 1S 1385 CaliPile SMD associe une puce thermopile haute sensibilité à une électronique interne de conversion, filtrage et traitement. Il offre une interface I2C avec adresse configurable matériellement et une broche d’interruption utilisable en sortie binaire (présence, mouvement, surtempérature). Le boîtier SMD (4,4×2,6×1,75 mm) convient aux intégrations à contrainte d’espace ; des variantes en boîtier TO avec fenêtre ou lentille permettent les applications longue portée.

Caractéristiques CaliPile SMD

• Boîtier céramique SMD 4,4 × 2,6 × 1,75 mm
• Thermopile haute sensibilité avec champ de vision 120°
• Traitement du signal intégré à très faible consommation (~50 µW)
• Interface I2C avec adresse configurable matériellement
• Données d'étalonnage en usine pour température ambiante et d'objet
• Fonction d'interruption pour présence, mouvement et surtempérature

Applications CaliPile SMD

• Intégrations peu encombrantes pour produits domotiques et IoT
• Capteurs de réveil pour appareils fins sur piles
• Détection de mouvement et de présence en champ proche
• Détection en champ lointain avec variantes lensed/TO
• Mesure de température courte portée et protection rapide contre la surtempérature

Spécifications

• Tension de fonctionnement : 2,6–3,6 V
• Sensibilité S40 : 400 counts/K (75 counts/K pour TPiS 1S 0185)
• Bruit : 8 counts/K
• Constante de temps : 30 ms (15 ms pour TPiS 1S 0185)
• Dimensions du boîtier : 4,4 × 2,6 × 1,75 mm SMD céramique
• Champ de vision : 120°
• Traitement du signal intégré (~50 µW)
• Interface I2C avec adresse configurable et sortie d'interruption
• Étalonnage usine pour température ambiante et d'objet
