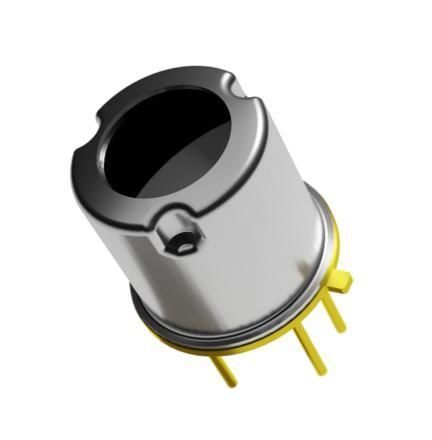

Capteur à infrarouges à thermopile TPiA 4.4T 4766

Présentation du produit
Le TPiA 4.4T 4766 CoolEYE est une matrice thermopile infrarouge compacte 4x4 offrant une détection thermique spatiale à basse résolution. Il intègre une petite lentille transmissive IR et un ASIC thermopile calibré avec une interface numérique I2C, adapté aux applications industrielles à coût maîtrisé nécessitant la détection de température et une cartographie thermique basique.

Détails
Ce capteur matriciel infrarouge fournit 16 pixels (4x4) pour permettre une détection spatiale des températures avec un traitement du signal simplifié. L'ASIC calibré, logé dans un boîtier TO39, fournit des sorties conditionnées et un bus I2C pour une intégration aisée. Plusieurs options de lentilles sont disponibles pour adapter le champ de vision aux exigences de l'application.

Spécifications
Variantes produit : TPiA 4.4T 4766 L2.5 / 4408 | TPiA 4.4T 4766 L3.9 / 4407 | TPiA 4.4T 4766 L5.5 / 4406
Options de lentilles : L2.5 | L3.9 | L5.5
Température maximale d'objet : 350°C (modèles L2.5, L5.5) | 320°C (une variante L3.9)
Champ de vision (capteur entier) : 38° (L2.5) | 24° (L3.9) | 17° (L5.5)
Champ de vision (par pixel, 50% signal) : 6.5° (L2.5) | 4.5° (L3.9) | 3.5° (L5.5)
Tension d'alimentation : 3,3 V (optionnel 1,8 V)

Caractéristiques techniques

• Capteur matriciel infrarouge : 4x4 pixels (16 éléments thermopiles)
• Petite lentille transmissive IR intégrée
• ASIC thermopile calibré fournissant des signaux de température conditionnés
• Interface numérique I2C pour lecture des données et configuration
• Boîtier : ASIC monté dans un boîtier TO39
• Options de lentilles disponibles : L2.5, L3.9, L5.5 pour ajuster le champ de vision
• Température maximale d'objet : jusqu'à 350°C (dépend du modèle ; une variante 320°C)
• Champ de vision (capteur entier / par pixel 50% signal) : 38° / 6,5° (L2.5) ; 24° / 4,5° (L3.9) ; 17° / 3,5° (L5.5)
• Tension d'alimentation : nominale 3,3 V (option 1,8 V)
• Conçu pour la détection infrarouge spatiale basse résolution à faible coût avec traitement du signal simplifié et intégration système aisée
