Capteur à infrarouges pyro-électrique PYD 1794

Présentation du produit

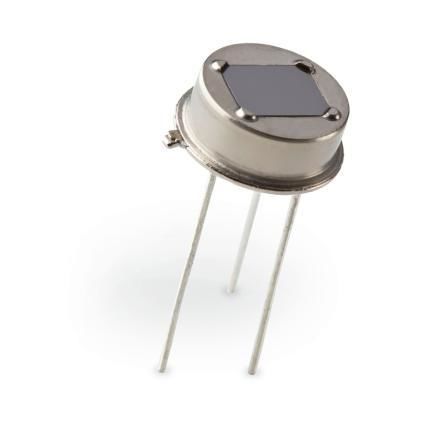

Le détecteur PYD 1794 DigiPyro double élément intègre deux éléments pyroélectriques en connexion série dans un boîtier métallique TO‑39 à faible hauteur avec fenêtre optique. L'électronique interne convertit les signaux des éléments en une sortie numérique 14 bits par élément ; une diode interne fournit une sortie liée à la température interne, produisant un flux de données combiné 14+14 bits. Le format compact et la numérisation intégrée facilitent l'interfaçage pour les systèmes de détection de mouvement.

Caractéristiques

• Numérisation intégrée
• Éléments pyroélectriques céramiques à haute responsivité
• Double détecteur avec éléments 2 × 1 mm²
• Champ de vision 115°
• Boîtier métallique TO‑39 bas profil pour forte immunité EMI
• Adapté aux algorithmes avancés de détection de mouvement

Applications

• Détection de mouvement longue distance (avec lentille)
• Applications d'économie d'énergie / détection de présence
• Systèmes d'alarme anti‑intrusion
• Montage horizontal

Spécifications
Responsivité : 4,2 kV/W (typ.)
Bruit : 3 digits (typ.), 12 digits (max.)
Alimentation requise : 2,7–3,6 V / 10 µA
Boîtier avec fenêtre optique : TO‑39
Champ de vision (horiz/vert) : 115°/115°

caractéristiques / spécifications techniques

• Responsivité : 4,2 kV/W (typ.)
• Bruit : 3 digits (typ.), 12 digits (max.)
• Alimentation requise : 2,7–3,6 V / 10 µA
• Boîtier : TO‑39 (avec fenêtre optique)
• Champ de vision : 115° horizontal / 115° vertical
• Éléments : double 2 × 1 mm² d'éléments pyroélectriques céramiques
• Sortie : sortie numérique intégrée 14 bits par élément (14+14 bits incluant la diode de température)
• Caractéristique du boîtier : boîtier métallique TO‑39 bas profil pour forte immunité EMI
