Capteur à infrarouges à thermopile TPD 2T 0625

Aperçu

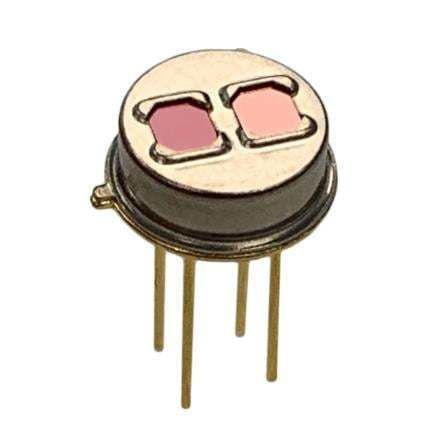

Le détecteur thermopile Excelitas TPD 2T 0625 à double sortie intègre deux puces de détection indépendantes derrière des fenêtres optiques séparées dans un boîtier métal TO-39. Chaque sortie couvre une bande spectrale distincte pour des mesures simultanées de référence et du gaz cible. Le format compact TO-39 facilite l'intégration dans des modules de détection de gaz et des instruments d'analyse.

Détails de conception
Le détecteur offre un fonctionnement double canal avec une fenêtre généralement équipée d'un filtre de référence (G20) et l'autre équipée d'un filtre passe-bande étroit sélectionné en fonction de la raie d'absorption du gaz visé. Un thermistor interne est inclus pour la compensation en température de la thermopile et une meilleure stabilité des mesures en conditions de température variables.

Caractéristiques

• Deux sorties indépendantes avec fenêtres optiques séparées
• Boîtier métal TO-39 pour conduction thermique et intégration mécanique
• Thermistor intégré pour référence de température
• Fournis avec deux filtres passe-bande étroits (référence + cible)

Applications

• Détection, analyse et surveillance des gaz de haute précision

Caractéristiques techniques

• Responsivité : 33 V/W
• Sensibilité S100 : 155 µV/K
• Bruit : 36 nV/√Hz
• Constante de temps : 27 ms
• Boîtier avec fenêtre optique : TO-39
• Champ de vision : 87°
