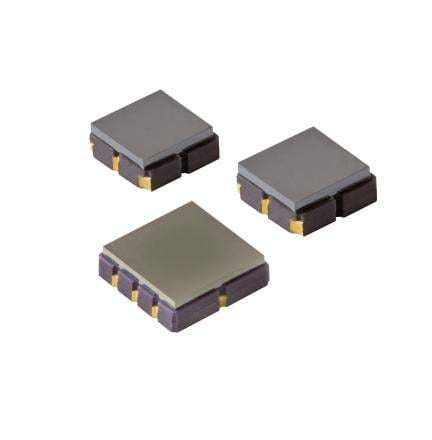

Capteur à infrarouges à thermopile TPiD 1S 0121

Présentation du produit
Les TPiD 1S 0121 et TPiD 1S 0222 sont des détecteurs thermopiles SMD proposant deux tailles de puce dans des boîtiers de montage en surface. Le modèle 0121 dispose d'un boîtier plat compact de 3 x 3 mm adapté aux dispositifs à encombrement réduit, tandis que le 0222 intègre un élément sensible plus grand de 3,8 x 3,8 mm offrant une responsivité accrue. Les deux modèles intègrent un thermistor interne pour la référence de température et la compensation. Tous les modèles SMD sont fournis en bande et bobine pour l'assemblage SMT automatisé.

Informations générales
Excelitas propose ces détecteurs thermopiles dans des boîtiers SMD de petites dimensions compatibles avec les procédés standard de montage en surface à grand volume. Les versions SMD utilisent la conception brevetée ISOthermal pour améliorer la stabilité et la fiabilité en cas de chocs thermiques, facilitant une intégration compacte et une production économique pour les applications industrielles de détection de température.

TPiD 1S 0121
Caractéristiques

• Boîtier SMD 3 x 3 mm, forme plate
• Thermistor interne pour la compensation en température
• Conditionné en bande et bobine pour l'assemblage SMT

Applications

• Surveillance générale de la température
• Thermométrie
• Applications avec contraintes d'encombrement

TPiD 1S 0222
Caractéristiques

• Boîtier SMD 3,8 x 3,8 mm avec élément sensible plus grand
• Thermistor interne pour la compensation en température

Applications

• Pirométrie et mesure de température sans contact
• Mesure générale de la température
• Applications à encombrement réduit nécessitant une sensibilité supérieure

Spécifications

• Responsivité : 77 V/W
• Sensibilité S100 : 56 µV/K
• Bruit : 42 nV/√Hz
• Constante de temps : 15 ms
• Boîtier avec fenêtre optique : SMD 3 x 3
• Angle de vue : 120°
