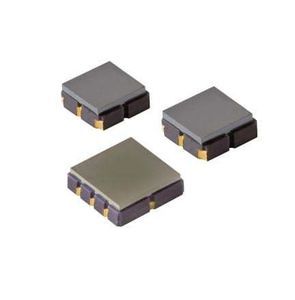

Capteur de température à thermopile TPiS 1S series

SMDnumériquepour mesure de température de surface

Aperçu

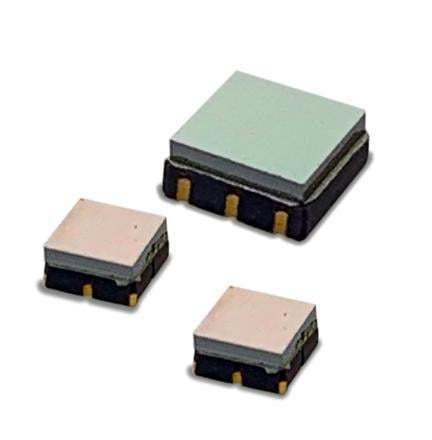

Les séries DigiPile™ TPiS 1S 1051 et TPiS 1S 1252 d'Excelitas sont des capteurs thermopiles numériques compacts en boîtier SMD combinant une puce de détection thermopile et un ADC interne pour fournir une sortie numérique amplifiée en 17 bits et une référence de température interne.

Détails produit
Les deux modèles utilisent la conception ISOthermal d'Excelitas pour optimiser la stabilité du signal et réduire la dérive thermique. Le flux de bits numérique comprend la mesure thermopile suivie de la lecture de la diode de référence interne pour une compensation précise de la température. Le TPiS 1S 1051 associe la plus petite puce thermopile au plus petit boîtier SMD disponible, tandis que le TPiS 1S 1252 offre une sensibilité supérieure dans un boîtier intégré légèrement plus grand. La conversion numérique limite la sensibilité aux perturbations électriques et facilite l'intégration dans les systèmes embarqués.

Fonctionnalités

• Sortie thermopile numérique 17 bits (Tobj)
• Sortie ambiante interne 14 bits (Tamb)
• ADC intégré et diode de référence de température interne
• Tension d'alimentation réduite (jusqu'à 2,4 V)
• Faible consommation adaptée aux appareils sur batterie

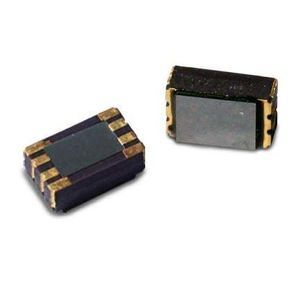

• Boîtier SMD compact avec fenêtre optique (3×3 mm)

Applications

• Mesures de température sans contact et surveillance
• Intégration en thermométrie industrielle et laboratoire

Caractéristiques techniques

• Tension de fonctionnement : 2,4–3,6 V
• Sensibilité S100 : ≈280 counts/K
• Bruit : ≈8 counts/K
• Constante de temps : ≈15 ms
• Boîtier avec fenêtre optique : SMD 3×3 mm
• Champ de vision : 120°
