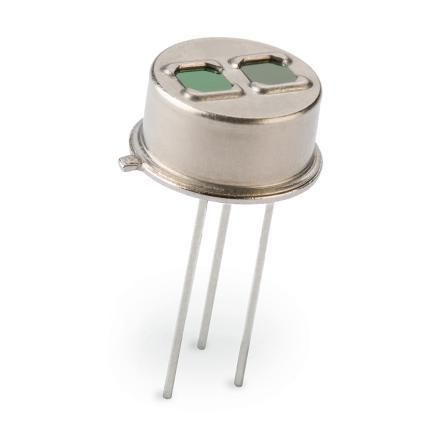

Capteur à infrarouges sans dispersion PYS 3428

pyro-électrique

Présentation
Le PYS 3428 est un détecteur pyroélectrique double canal à élément unique, conçu pour les applications de mesure de gaz NDIR à bande étroite. Il intègre deux éléments de détection thermiquement compensés dans un boîtier métallique TO‑5, chaque élément étant optiquement relié à sa propre fenêtre filtrante et à une sortie dédiée.
La compensation thermique est assurée par un élément aveugle adjacent. Les configurations courantes utilisent un canal pour la mesure et un second canal de référence (la fenêtre G20 est fréquemment fournie comme référence). L’appareil est adapté à la détection de CO2 et aux mesures de gaz nécessitant un filtrage en bande étroite.

Caractéristiques

• Option filtre G2 / G20 (exemplaire pour détection CO2)
• Deux canaux PIR séparés
• Éléments pyroélectriques à haute sensibilité
• Champ de vision 77°
• Boîtier métal TO‑5 pour forte immunité EMI
• Filtrage EMI supplémentaire sur les lignes d’entrée

Applications

• Détection de gaz par infrarouge non dispersif (NDIR)
• Mesure CO2 avec canal de référence

Spécifications techniques

• Sensibilité (Responsivity) : 3.5 kV/W (typique)
• Bruit : 15 µVpp (typique) / 50 µVpp (max)
• Tension de fonctionnement : 2.0–10 V
• Boîtier avec fenêtre optique : TO‑5, différentes plages spectrales disponibles
• Champ de vision (horizontal/vertical) : 77° / 77°
• Sorties : deux sorties indépendantes, chacune liée à sa fenêtre
