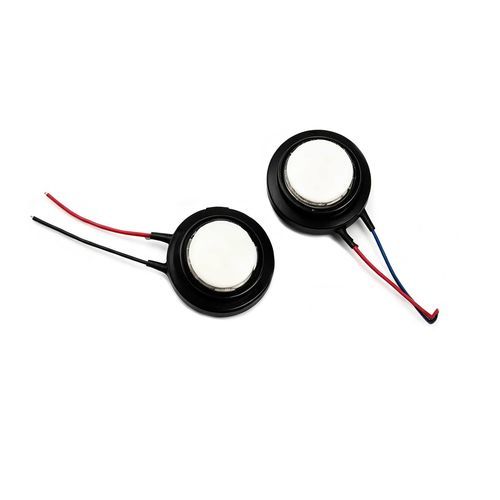

Transducteur à ultrasons piézoélectrique HCTG500KA

à faisceaude mesure

Présentation du produit
Le transducteur ultrasonique HCTG500KA est conçu pour l'intégration dans des débitmètres ultrasoniques pour gaz. Il offre une fréquence de résonance centrale nominale de 500 kHz (±4 %) et un faisceau étroit adapté aux mesures de temps de transit en applications gazeuses. L'élément nécessite un conditionnement et un traitement du signal appropriés lorsqu'il est intégré à l'électronique du capteur.

Caractéristiques principales

• Fréquence de résonance centrale : 500 kHz ± 4 %
• Angle de faisceau : 5° ± 1°
• Sensibilité (5 cm) : -50 dB minimum
• Capacitance : 300 pF ± 20 %
• Impedance parallèle : 70 Ω ± 30 %
• Tension maximale de fonctionnement : < 500 V
• Plage de température de fonctionnement : -20 à 70 °C

Spécifications techniques

• Modèle : HCTG500KA
• Application : Débitmètres ultrasoniques pour gaz (transit-time / time-of-flight)
• Fréquence de résonance centrale : 500 kHz ± 4 %
• Angle de faisceau : 5° ± 1°
• Sensibilité (mesurée à 5 cm) : -50 dB min
• Capacitance : 300 pF ± 20 %
• Impédance parallèle : 70 Ω ± 30 %
• Tension maximale de fonctionnement : < 500 V
• Température de fonctionnement : -20 à 70 °C
