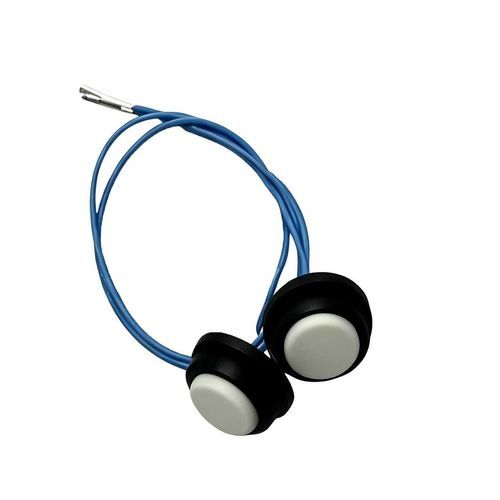

Transducteur à ultrasons piézoélectrique HCTG200KA

haute fréquencede mesure

Présentation du produit
Le HCTG200KA est un transducteur ultrasonique conçu pour être installé à l'intérieur de systèmes de débitmètres ultrasoniques pour la mesure du débit de gaz. Il fonctionne à une fréquence de résonance centrale de 200 kHz ± 4% et convient aux applications nécessitant une directivité de faisceau étroite et une bande passante de 20 kHz.

Caractéristiques clés

• Fréquence de résonance centrale : 200 kHz ± 4%
• Bande passante : 20 kHz
• Angle du faisceau : 12° ± 2°
• Sensibilité globale : 0 dB = 3 Vp-p ; cycle : 8 ; mesuré à 8 cm (émetteur et récepteur) : -65 dB minimum
• Capacitance : 1000 pF ± 20%

Résumé des spécifications

• Modèle : HCTG200KA
• Fréquence de résonance centrale : 200 kHz ± 4%
• Bande passante : 20 kHz
• Angle du faisceau : 12° ± 2°
• Sensibilité globale (0 dB = 3 Vp-p ; cycle) : 8 ; mesuré à 8 cm (émetteur et récepteur) : -65 dB minimum
• Capacitance : 1000 pF ± 20%
• Impédance parallèle : 200 Ω ± 30%
• Tension de service maximale : < 100 V

Caractéristiques techniques

• Modèle : HCTG200KA
• Utilisation prévue : installation à l'intérieur de systèmes de débitmètres ultrasoniques pour la mesure du débit de gaz
• Fréquence de résonance centrale : 200 kHz ± 4%
• Bande passante : 20 kHz
• Angle du faisceau : 12° ± 2°
• Sensibilité globale : 0 dB = 3 Vp-p ; cycle : 8 ; distance mesurée 8 cm (émetteur et récepteur) : -65 dB minimum
• Capacitance : 1000 pF ± 20%
• Impédance parallèle : 200 Ω ± 30%
• Tension de service maximale : < 100 V
