Élingue à chaîne Grade 80 TOF

3 points

Aperçu du produit

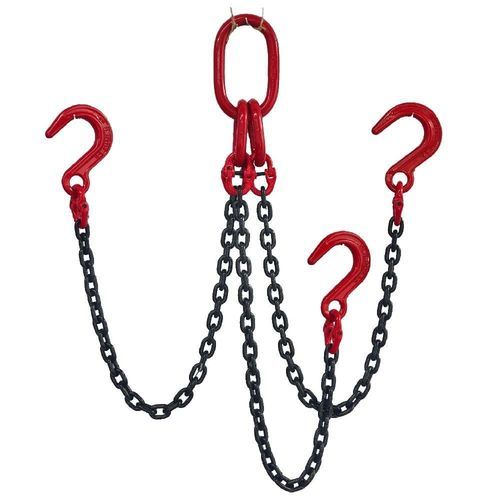

• Élingue à chaîne Grade 80 TOF - triple brin avec maître-maillon oblong quadruple en tête et crochets de fonderie/forgés en bas
• Options d'élingue : numéro de série individualisé ; taille et grade de chaîne sélectionnables ; longueur exacte de l'élingue sélectionnable ; limite d'utilisation spécifiée

Introduction

• S = Brin d'élingue
• T = Triple brin
• S (crochet) = Crochet d'élingue (avec linguet)
• SL = Crochet auto-verrouillant (sécurité)
• F = Crochet de fonderie / crochet forgé
• D = Double brin
• Q = Quadruple brin
• G = Crochet de prise
• O = Maillon oblong (maître-maillon)

Certification
L'élingue à chaîne est fournie avec une certification écrite. Le numéro de série sur l'étiquette correspond au certificat et au numéro de commande pour assurer une traçabilité complète.

Paramètres
Facteur de conception / Élingue 1-brin (90°) / Élingue 2-brins (60° / 45° / 30°) / Élingues 3-brins & 4-brins (60° / 45° / 30°)
Facteur de charge : 1 / Facteur de charge : 1,7 / Facteur de charge : 1,4 / Facteur de charge : 1 / Facteur de charge : 2,6 / Facteur de charge : 2,1 / Facteur de charge : 1,45
Diamètre de chaîne 7/32" : 90° = 2,100 ; 2-brins 60° = 3,600 ; 2-brins 45° = 3,000 ; 2-brins 30° = 2,100 ; 3/4-brins 60° = 5,500 ; 3/4-brins 45° = 4,400 ; 3/4-brins 30° = 3,200
Diamètre de chaîne 9/32" : 90° = 3,500 ; 2-brins 60° = 6,100 ; 2-brins 45° = 4,900 ; 2-brins 30° = 3,500 ; 3/4-brins 60° = 9,100 ; 3/4-brins 45° = 7,400 ; 3/4-brins 30° = 5,200
Diamètre de chaîne 5/16" : 90° = 4,500 ; 2-brins 60° = 7,800 ; 2-brins 45° = 6,400 ; 2-brins 30° = 4,500 ; 3/4-brins 60° = 11,700 ; 3/4-brins 45° = 9,500 ; 3/4-brins 30° = 6,800
Diamètre de chaîne 3/8" : 90° = 7,100 ; 2-brins 60° = 12,300 ; 2-brins 45° = 10,000 ; 2-brins 30° = 7,100 ; 3/4-brins 60° = 18,400 ; 3/4-brins 45° = 15,100 ; 3/4-brins 30° = 10,600
Diamètre de chaîne 1/2" : 90° = 12,000 ; 2-brins 60° = 20,800 ; 2-brins 45° = 17,000 ; 2-brins 30° = 12,000 ; 3/4-brins 60° = 31,200 ; 3/4-brins 45° = 25,500 ; 3/4-brins 30° = 18,000
Diamètre de chaîne 5/8" : 90° = 18,100 ; 2-brins 60° = 31,300 ; 2-brins 45° = 25,600 ; 2-brins 30° = 18,100 ; 3/4-brins 60° = 47,000 ; 3/4-brins 45° = 38,400 ; 3/4-brins 30° = 27,100
Diamètre de chaîne 3/4" : 90° = 28,300 ; 2-brins 60° = 49,000 ; 2-brins 45° = 40,000 ; 2-brins 30° = 28,300 ; 3/4-brins 60° = 73,500 ; 3/4-brins 45° = 60,000 ; 3/4-brins 30° = 42,400
Diamètre de chaîne 7/8" : 90° = 34,200 ; 2-brins 60° = 59,200 ; 2-brins 45° = 48,400 ; 2-brins 30° = 34,200 ; 3/4-brins 60° = 88,900 ; 3/4-brins 45° = 72,500 ; 3/4-brins 30° = 51,300
Diamètre de chaîne 1" : 90° = 47,700 ; 2-brins 60° = 82,600 ; 2-brins 45° = 67,400 ; 2-brins 30° = 47,700 ; 3/4-brins 60° = 123,900 ; 3/4-brins 45° = 101,200 ; 3/4-brins 30° = 71,500
Diamètre de chaîne 1-1/4" : 90° = 72,300 ; 2-brins 60° = 125,200 ; 2-brins 45° = 102,200 ; 2-brins 30° = 72,300 ; 3/4-brins 60° = 187,800 ; 3/4-brins 45° = 153,400 ; 3/4-brins 30° = 108,500

Normes
Nom : Grade 80 TOF Chain Sling – triple brin avec maître-maillon oblong quadruple en tête et crochets de fonderie/forgés en bas
MOQ : 100 mètres
Emballage : carton + palette acier

Caractéristiques / spécifications techniques

• Modèle : TOF Chain Sling
• Grade : Grade 80
• Style d'élingue : triple brin avec maître-maillon oblong quadruple en tête et crochets de fonderie/forgés en bas
• Options : numéro de série individualisé ; taille et grade de chaîne sélectionnables ; longueur exacte de l'élingue sélectionnable ; limite d'utilisation spécifiée
• Facteur de conception : 4:1
• Facteurs de charge selon configuration et angle inclus dans le tableau Paramètres ci‑dessus
• Certification : certificat écrit fourni ; numéro de série sur l'étiquette correspondant au certificat et à la commande pour traçabilité
• MOQ : 100 mètres
• Emballage : carton + palette acier
