Élingue à chaîne Grade 80 QOG

4 pointsen acieren alliage d'acier

Aperçu

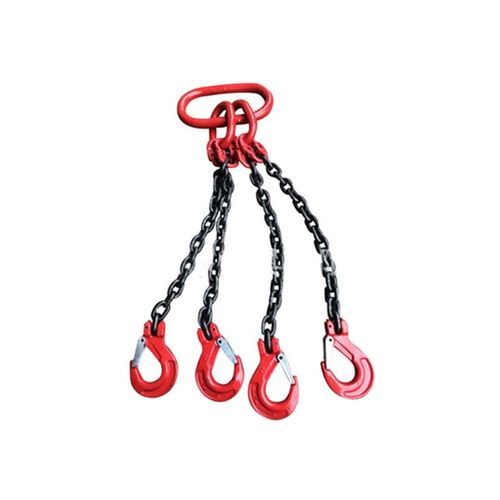

L'élingue à chaîne Grade 80 QOG est un ensemble de levage à quatre jambes fabriqué en chaîne et composants en acier allié Grade 80 trempés et revenus. L'élingue est équipée d'un assemblage de maillon maître oblong quadruple en haut et de crochets d'accrochage Grade 80 en bas, offrant des longueurs de chaîne réglables et une répartition équilibrée des charges pour les levages lourds. La configuration à quatre jambes répartit les forces sur quatre points d'attache pour améliorer la stabilité avec des charges lourdes ou de forme irrégulière. Les crochets d'accrochage permettent un raccourcissement rapide en engageant des maillons individuels sans dispositifs supplémentaires.

Code de configuration produit

• Q = Quad-jambe
• O = Assemblage de maillon maître oblong quadruple
• G = Crochet d'accrochage

Identification du produit

• Numéro de série individuel
• Taille de la chaîne
• Grade de la chaîne
• Longueur exacte de l'élingue
• Limite de charge de service (WLL) sur l'étiquette d'identification

Applications typiques

• Manutention de machines lourdes
• Levage d'acier de structure
• Installation de préfabriqués en béton
• Installation d'équipements
• Maintenance minière
• Manutention industrielle

Paramètres — Tableau mètres (valeurs en tonnes)
Diamètre de la chaîne de levage (mm) | 1 jambe (tonne) | 2 jambes (0°4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Paramètres — Tableau pieds (valeurs sélectionnées en lbs)
Facteur de conception 4:1 — Les valeurs indiquées sont les WLL maximales en livres pour chaque diamètre de chaîne et configuration d'élingue.
Diamètre de chaîne | Élingue 1-jambe (lbs) | Élingue 2-jambe 60° (lbs) | Élingue 2-jambe 45° (lbs) | Élingue 2-jambe 30° (lbs) | 3&4-jambes 60° (lbs) | 3&4-jambes 45° (lbs) | 3&4-jambes 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Normes & essais
Fabriqué en chaîne et composants en acier allié Grade 80 trempés et revenus conformément aux normes EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 pour les ensembles d'élingues à chaîne. Chaque élingue est conçue avec un facteur minimal de 4:1 ; testée en charge, inspectée visuellement, vérifiée dimensionnellement et contrôlée pour la compatibilité des composants avant expédition. La chaîne respecte les exigences de fatigue EN 818 et supporte 20 000 cycles à 1,5× WLL. Chaque élingue est fournie avec un numéro de série individuel, une étiquette d'identification, une certification écrite et la traçabilité complète.

Emballage & MOQ
MOQ : 100 ensembles. Emballage : Carton + palette en acier.

Maintenance & inspection
Contrôler avant chaque utilisation l'allongement de la chaîne, l'usure, les fissures, la corrosion, l'usure ou la déformation des crochets d'accrochage, les maillons maîtres ou maillons de liaison endommagés et la présence des étiquettes d'identification. Mettre hors service si les défauts dépassent les critères d'inspection.

Caractéristiques / Données techniques

• Configuration : Élingue à chaîne quad-jambe avec maillon maître oblong quadruple (haut) et crochets d'accrochage (bas)
• Matériau : Acier allié Grade 80 trempé et revenu (chaîne et composants)
• Identification : Numéro de série individuel, taille de chaîne, grade, longueur exacte, WLL sur étiquette
• Facteur de conception : 4:1
• Essais : Testée en charge ; la chaîne répond à l'exigence de fatigue EN 818 (20 000 cycles à 1,5× WLL)
• Normes : EN 818-2, série EN 1677, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• MOQ : 100 ensembles
• Emballage : Carton + palette en acier
• Applications typiques : Machines lourdes, acier de structure, préfabriqués en béton, installation d'équipements, exploitation minière, manutention industrielle
