Élingue à chaîne 100 DOG

2 pointen acier

Présentation du produit

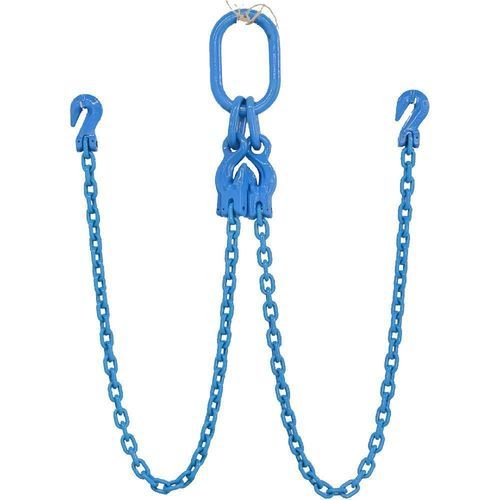

L'élingue à chaîne DOG Grade 100 est un assemblage de levage bi-brin fabriqué en chaîne et composants en acier allié Grade 100 trempé et revenu. L'élingue est équipée d'un maillon maître oblong Grade 100 en partie supérieure et de deux crochets d'accrochage Grade 100 en partie inférieure, offrant des longueurs de chaîne réglables et un levage sécurisé en deux points pour les applications en overhead. Par rapport aux élingues Grade 80, la conception Grade 100 offre environ 25 % de Limite de Charge de Travail (WLL) en plus pour la même taille de chaîne. Chaque élingue porte une identification permanente avec numéro de série, taille de chaîne, grade, longueur exacte de l'élingue et WLL afin d'assurer une traçabilité complète du produit.

Caractéristiques clés

• Type d'élingue : élingue à chaîne bi-brin (DOG) avec maillon maître oblong en haut et deux crochets d'accrochage en bas
• Matériau : chaîne et composants en acier allié Grade 100 trempé et revenu
• Longueurs de chaîne réglables via crochets d'accrochage Grade 100 pour un raccourcissement rapide des brins
• Identification : étiquette permanente avec numéro de série individuel, taille de chaîne, grade, longueur exacte et WLL
• Facteur de conception : facteur minimum 4:1

Code de configuration produit

• D = Double Leg (bi-brin)
• O = Oblong Master Link (maillon maître oblong)
• G = Grab Hook (crochet d'accrochage)

Identification du produit

• Numéro de série individuel
• Taille de chaîne
• Grade de chaîne
• Longueur exacte de l'élingue
• Limite de Charge de Travail (WLL)

Normes et essais
Fabriqué conformément aux exigences EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 pour les assemblages d'élingues à chaîne Grade 100. Chaque élingue est soumise à un essai à la charge, inspectée visuellement, vérifiée dimensionnellement et contrôlée pour la compatibilité des composants avant expédition. La chaîne répond aux exigences de fatigue EN 818 et est testée pour résister à 20 000 cycles de charge à 1,5× la WLL. Chaque élingue est fournie avec un numéro de série individuel, une étiquette d'identification, une certification écrite et des dossiers de traçabilité.

Applications
Convient pour le levage en overhead, le levage en deux points, la manutention de machines lourdes, le montage de structures métalliques, l'installation d'équipements, la manutention de préfabriqués en béton, la maintenance minière et les opérations de manutention industrielle des matériaux.

Entretien et inspection
Inspecter avant chaque utilisation l'allongement de la chaîne, l'usure excessive, les fissures, la corrosion, la déformation ou l'usure des crochets d'accrochage, les maillons maîtres endommagés, les maillons de liaison et l'absence d'étiquettes d'identification. Retirer immédiatement l'élingue du service si des défauts dépassent les critères d'inspection applicables.

Spécifications techniques

• Nom du produit : Élingue à chaîne DOG Grade 100 – bi-brin avec maillon maître oblong en haut et crochets d'accrochage en bas
• Matériau : acier allié Grade 100 trempé et revenu
• Fixation supérieure : maillon maître oblong Grade 100
• Fixations inférieures : deux crochets d'accrochage Grade 100 (réglables)
• Facteur de conception : 4:1
• Traçabilité : numéro de série individuel, étiquette d'identification, certification écrite
• Quantité minimum de commande (MOQ) : 100 ensembles
• Emballage : carton + palette métallique
• Essais : essai à la charge, inspection visuelle, vérification dimensionnelle ; la chaîne est conforme aux exigences de fatigue EN 818 et testée à 20 000 cycles à 1,5×WLL
