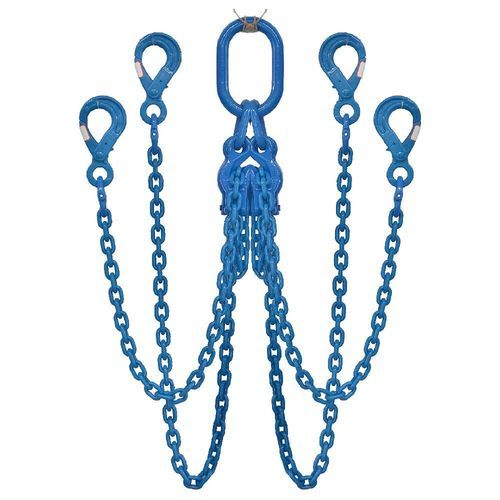

Élingue à chaîne Grade 100 QOSL

4 pointsen acieren papier journal

Introduction L'élingue à chaîne QOSL de classe 100 est un dispositif de levage à quatre brins fabriqué à partir d'une chaîne et de composants en acier allié de classe 100 trempé et revenu. L'élingue est équipée d'un maillon principal oblong à quatre branches en haut et de quatre crochets de sécurité autobloquants de grade 100 en bas, assurant une fixation multipoint sûre de la charge et une sécurité de levage renforcée. Par rapport aux élingues de classe 80, la conception de classe 100 offre une charge maximale d’utilisation supérieure d’environ 25 % pour une chaîne de même taille. Chaque élingue est identifiée de manière permanente par un numéro de série, la taille de la chaîne, la classe, la longueur exacte de l’élingue et la charge maximale d’utilisation, afin de garantir une traçabilité complète du produit. Caractéristiques principales

• Configuration à quatre brins pour une répartition uniforme de la charge et une excellente stabilité de la charge.
• Maillon principal oblong à quatre branches en haut pour une fixation multipoint.
• Quatre crochets autobloquants (de sécurité) de classe 100 en bas pour réduire le risque de décrochage accidentel.
• Fabriquée en acier allié trempé et revenu de classe 100 pour une limite de charge de travail (WLL) supérieure à celle de la classe 80.
• Chaque élingue est identifiée de manière permanente par un numéro de série individuel, la taille de la chaîne, la classe, la longueur exacte de l’élingue et la limite de charge de travail (WLL) pour assurer la traçabilité.
• Test de résistance, inspection visuelle et vérification dimensionnelle effectués avant expédition.

Code de configuration du produit

• Q = Quatre brins
• O = Ensemble de maillon principal oblong à quatre brins
• SL = Crochet autobloquant (de sécurité)

Identification du produit

• Numéro de série individuel
• Taille de la chaîne
• Nuance de la chaîne
• Longueur exacte de l'élingue
• Charge maximale d'utilisation (CMU)

Normes et essais

• Normes de fabrication : Fabriqué à partir d’une chaîne et de composants en acier allié de grade 100 trempé et revenu, conformément aux exigences des normes EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 relatives aux élingues à chaîne de levage de grade 100.
• Coefficient de sécurité : coefficient de sécurité minimal de 4:1.
• Contrôles : chaque élingue est soumise à un essai de résistance, inspectée visuellement, vérifiée dimensionnellement et contrôlée quant à la compatibilité de ses composants avant expédition. La chaîne est conforme aux exigences de fatigue de la norme EN 818 et résiste à 20 000 cycles de charge à 1,5 fois la charge maximale d'utilisation (WLL).
• Fourniture : Chaque élingue est fournie avec un numéro de série individuel, une étiquette d'identification, un certificat écrit et des dossiers de traçabilité complets.
• Applications : Convient au levage aérien, au levage multipoint, à la manutention de machines lourdes, au montage de structures en acier, au levage offshore, à la mise en place d'éléments préfabriqués en béton, aux projets éoliens et à la manutention industrielle.
• Entretien : Avant chaque utilisation, inspectez la chaîne pour détecter tout allongement, usure excessive, fissure, corrosion, vérifier le bon fonctionnement du crochet autobloquant, rechercher toute déformation, tout maillon de tête ou maillon de raccordement endommagé, ainsi que toute étiquette d’identification manquante. Retirez-la du service si les défauts dépassent les critères d’inspection.

Tableau des paramètres - en mètres Référence | Diamètre de la chaîne de levage | 1 brin | 2 brins (0° < α < 45°) | 2 brins (45° < α < 60°) | 3 et 4 brins (0° < α < 45°) | 3 et 4 brins (45° < α < 60°) | Élingue continue TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,50 | 129,6 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Paramètres - Tableau des pieds Référence | Diamètre de la chaîne de levage | 1 pied (90°) | 2 pieds (0° < α < 45°) | 2 pieds (45° < α < 60°) | 3 et 4 pieds (0° < α < 45°) | 3 et 4 pieds (45° < α < 60°) | Élingue continue TPL81841004 | 5/32 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16 | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 | 4 409 TPL81841006 | 1/4 | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32 | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16 | 6 614 | 8 819 | 6 614 | 11 023 | 8 819 | 8 819 TPL81841010 | 3/8 | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2 | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8 | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4 | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4 | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16 | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8 | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1 | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8 | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16 | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4 | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8 | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2 | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16 | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4 | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2 | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Caractéristiques / spécifications techniques

• Nom du produit : Élingue à chaîne QOSL de grade 100 - à quatre brins avec maillon principal oblong quadruple en haut et quatre crochets autobloquants (de sécurité) en bas
• Dénomination commerciale (modèle) : Élingue à chaîne QOSL de classe 100
• Matériau : Chaîne et composants en acier allié de classe 100, trempé et revenu
• Configuration : Quatre brins avec maillon principal oblong et quatre crochets de sécurité autobloquants
• Identification : Numéro de série individuel, taille de la chaîne, classe de la chaîne, longueur exacte de l'élingue, charge maximale d'utilisation (CMU)
• Coefficient de sécurité : 4:1
• Normes de fabrication et d'essai : EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077 ; testé à la charge maximale d’essai et conforme aux exigences de fatigue de la norme EN 818 (20 000 cycles à 1,5 × charge maximale d’utilisation)
• Quantité minimale de commande (MOQ) : 100 jeux
• Emballage : carton + palette en acier
• Applications typiques : levage aérien, levage multipoint, machines lourdes, acier de construction, offshore, béton préfabriqué, énergie éolienne, manutention industrielle
