Élingue à chaîne 80 DOF

2 pointen acier

Vue d'ensemble du produit

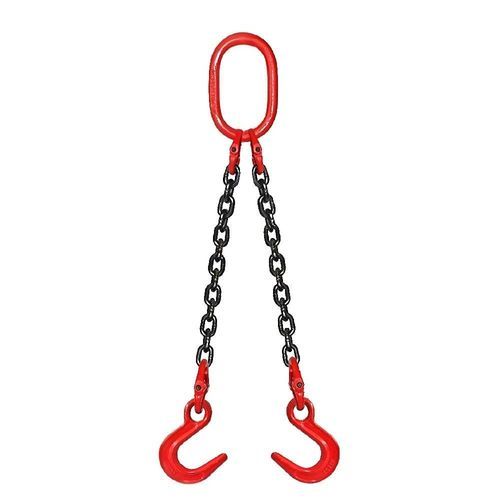

L'élingue à chaîne Grade 80 DOF est un ensemble de levage à double brin fabriqué en chaîne et composants en acier allié Grade 80 trempé et revenu. L'élingue est équipée d'un maillon maître oblong en haut et de deux crochets fonderie en bas, offrant une grande ouverture de crochet pour un levage sécurisé en deux points. La conception à double brin améliore la stabilité de la charge et répartit les efforts, la rendant adaptée aux grosses pièces moulées, structures en acier, manutention de machines et levages industriels. Chaque élingue est identifiée de façon permanente avec un numéro de série, la taille de chaîne, le grade, la longueur exacte de l'élingue et la charge de travail admissible (WLL) pour garantir une traçabilité complète du produit.

Introduction
Les crochets fonderie présentent une ouverture de gorge extra-large pour la connexion à de larges oreilles de levage, pièces moulées, fabrications en acier et composants surdimensionnés qui ne peuvent pas être pris en charge par des crochets d'élingue standard. La configuration à double brin répartit les efforts de levage de manière équilibrée entre deux points d'attache, améliorant la stabilité de la charge et l'efficacité de manutention tout en respectant un coefficient de sécurité de 4:1.

Code de configuration du produit

• D = Double brin
• O = Maillon maître oblong
• F = Crochet fonderie

Remarque : DOF se réfère donc à une élingue à chaîne à double brin équipée d'un maillon maître oblong en haut et de deux crochets fonderie en bas.

Identification du produit

• Numéro de série individuel
• Taille de chaîne
• Grade de chaîne
• Longueur exacte de l'élingue
• Charge de travail admissible (WLL)

Normes & Essais

• Normes de fabrication : Fabriqué en chaîne et composants en acier allié Grade 80 trempé et revenu conformément à EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 pour les ensembles d'élingues à chaîne Grade 80.
• Normes d'essai : Coefficient de conception minimum 4:1. Chaque élingue est soumise à un essai de charge, inspection visuelle, vérification dimensionnelle et contrôle de compatibilité des composants avant expédition. La chaîne répond aux exigences de fatigue EN 818 et supporte 20 000 cycles à 1,5 × WLL. Chaque élingue est fournie avec un numéro de série individuel, une étiquette d'identification, une certification écrite et des enregistrements de traçabilité complets.
• Domaines d'application : Convient pour levage en plafond, levage en deux points, grosses pièces moulées, structures en acier, installation de machines, opérations de fonderie, maintenance minière, fabrication d'équipements et manutention industrielle.
• Maintenance : Inspecter avant chaque utilisation pour l'allongement de la chaîne, l'usure excessive, les fissures, la corrosion, la déformation des crochets fonderie, les maillons maîtres ou maillons de liaison endommagés et l'absence d'étiquette d'identification. Retirer l'élingue du service immédiatement si les défauts dépassent les critères d'inspection applicables.

Paramètres (facteurs de conception & exemples de charges de travail)
Design Factor | 1-Leg Sling | 2-Leg Sling | 3-Leg & 4-Leg Slings
4:1 | (voir les facteurs de charge ci‑dessous pour les angles et diamètres de chaîne)

Chain Diameter | 90 Degrees (Load Factor: 1) | 60 Degrees (Load Factor: 1.7) | 45 Degrees (Load Factor: 1.4) | 30 Degrees (Load Factor: 1) | 60 Degrees (3-leg/4-leg Load Factor: 2.6) | 45 Degrees (2.1) | 30 Degrees (1.45)
7/32″ | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32″ | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16″ | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8″ | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2″ | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8″ | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4″ | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8″ | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1″ | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4″ | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Emballage & MOQ
MOQ : 100 ensembles
Emballage : Carton + palette acier

Notes supplémentaires
Le numéro de série sur l'étiquette d'identification correspond à la certification écrite et au bon de commande, assurant une traçabilité complète tout au long de la durée de service du produit.

Caractéristiques / spécifications techniques

• Modèle / Série : DOF
• Grade de chaîne : Grade 80 acier allié, trempé et revenu
• Facteur de conception : 4:1
• Fixation supérieure : Maillon maître oblong (Grade 80)
• Fixations inférieures : Deux crochets fonderie (Grade 80) avec ouverture de gorge extra-large
• Identification : Numéro de série individuel ; taille de chaîne ; grade de chaîne ; longueur exacte de l'élingue ; Charge de travail admissible (WLL)
• Normes de fabrication : EN 818-2 ; EN 1677-1 ; EN 1677-2 ; EN 1677-4 ; ASME B30.9 ; OSHA 1910.184 ; AS 2321 ; ISO 3077
• Essais : Essai de charge ; conforme aux exigences de fatigue EN 818 ; supporte 20 000 cycles à 1,5×WLL
• Applications : Levage en plafond, levage en deux points, travail en fonderie, grosses pièces moulées, structures en acier, manutention de machines
• MOQ & Emballage : 100 ensembles ; Carton + palette acier
