Élingue à chaîne Grade 80 TOG

3 pointsen acieren alliage

Présentation

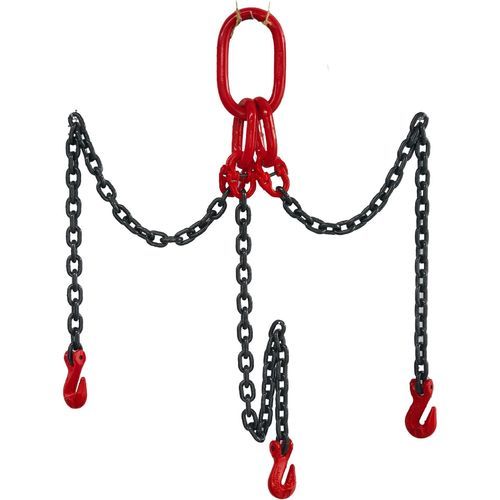

L'élingue à chaîne Grade 80 TOG est un ensemble de levage 3 brins fabriqué en chaîne et composants en acier allié Grade 80 traités par trempe et revenu. L'élingue est équipée d'un maillon maître oblong quadruple en haut et de crochets d'accrochage Grade 80 en bas, adaptée aux applications de levage nécessitant un réglage de longueur de chaîne et une fixation multi-point sécurisée.

Points clés

• Configuration 3 brins pour une meilleure stabilité de la charge et une répartition équilibrée des efforts.
• Maillon maître oblong quadruple en haut pour fixation multi-point.
• Crochets d'accrochage Grade 80 en bas permettant le réglage de la longueur de chaîne en engageant des maillons individuels.
• Longueur effective de chaîne réglable sans dispositifs de raccourcissement supplémentaires.
• Fournie avec numéro de série individuel, étiquette d'identification et certificat écrit pour traçabilité.

Code de configuration produit

• T = 3 Brins
• O = Maillon maître oblong quadruple
• G = Crochet d'accrochage

Identification du produit

• Chaque élingue est identifiée de façon permanente par un numéro de série individuel.
• L'identification inclut la taille de chaîne, la classe de chaîne, la longueur exacte de l'élingue et la Charge de Travail (WLL).

Applications typiques

• Manutention de machines lourdes
• Levage et montage de structures métalliques
• Installation de éléments en béton préfabriqué
• Installation d'équipements
• Maintenance minière
• Manutention industrielle

Normes de fabrication, d'essai et d'application
Fabriquée en chaîne et composants en acier allié Grade 80 trempé et revenu conformément à EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077. Facteur de conception minimum 4:1. Chaque élingue est soumise à un essai de charge, inspection visuelle, vérification dimensionnelle et contrôle de compatibilité des composants avant expédition. La chaîne respecte les exigences de fatigue EN 818 et résiste à 20 000 cycles à 1,5× WLL. Fournie avec numéro de série individuel, étiquette d'identification, certificat écrit et enregistrements de traçabilité complets.

Entretien
Vérifier avant chaque utilisation l'allongement de la chaîne, l'usure, les fissures, la corrosion, l'usure ou la déformation des crochets d'accrochage, les maillons maîtres endommagés, les maillons de liaison et la présence des étiquettes d'identification. Retirer immédiatement du service si les défauts dépassent les critères d'inspection applicables.

Approvisionnement et emballage
MOQ : 100 ensembles
Emballage : Carton + palette acier

Paramètre — Tableau mètres
Diamètre de la chaîne de levage (mm) | 1 brin (ton) | 2 brins 0°–45° (ton) | 2 brins 45°–60° (ton) | 3 & 4 brins 0°–45° (ton) | 3 & 4 brins 45°–60° (ton) | Élingue continue (ton)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Paramètre — Tableau pieds (WLL en lbs)
Facteur de conception 4:1. Les valeurs ci‑dessous représentent la Charge de Travail (lbs) par diamètre de chaîne et configuration d'élingue.
Diamètre chaîne | Élingue 1 brin | Élingue 2 brins 90° (1) | Élingue 2 brins 60° (1.7) | Élingue 2 brins 45° (1.4) | Élingue 3 & 4 brins 60° (2.6) | Élingue 3 & 4 brins 45° (2.1) | Élingue 3 & 4 brins 30° (1.45)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Remarques

• Élingue continue : valeur WLL pour une configuration d'élingue en chaîne sans fin.
• L'angle a est l'angle entre la jambe de l'élingue et la verticale. Des angles plus faibles (mesurés depuis l'horizontale) augmentent la tension dans chaque brin et réduisent la capacité de levage globale.

Caractéristiques techniques

• Nom : Grade 80 TOG Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Grab Hooks on Bottom
• Modèle / Dénomination : TOG Chain Sling
• Matériau : Chaîne et composants en acier allié Grade 80 trempé et revenu
• Facteur de conception minimum : 4:1
• Normes : EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Essais : Essai de charge, inspection visuelle, vérification dimensionnelle ; la chaîne respecte la fatigue EN 818 (20 000 cycles à 1,5× WLL)
• Identification : Numéro de série individuel et étiquette d'identification fournis avec chaque élingue
• MOQ : 100 ensembles
• Emballage : Carton + palette acier
