Élingue à chaîne Grade 80 QOSL

4 pointsen acieren béton préfabriqué

Présentation du produit

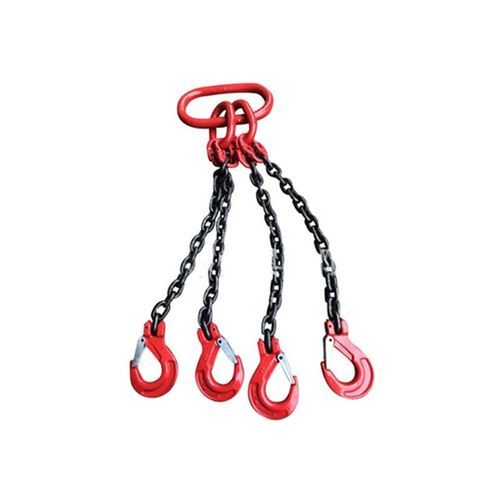

L'élingue en chaîne Grade 80 QOSL est un dispositif de levage à quatre brins fabriqué en chaîne et composants en acier allié Grade 80, trempé et revenu. L'élingue est équipée d'un maillon maître oblong quadruple en tête et de crochets autobloquants Grade 80 en pied, adaptée aux applications de levage lourd nécessitant une prise sécurisée et plusieurs points de levage.

Les crochets autobloquants se verrouillent automatiquement lors de l'application de la charge et restent fermés pendant les opérations de levage, réduisant ainsi le risque de désengagement accidentel. La configuration QOSL est couramment utilisée sur les chantiers, en ateliers de fabrication d'acier, dans les opérations minières, pour la manutention de préfabriqués en béton et l'installation d'équipements lourds.

Code de configuration produit

• Q = Quadruple brin
• O = Maillon maître oblong quadruple
• SL = Crochet autobloquant

Identification du produit

• Numéro de série individuel (par élingue)
• Dimension de la chaîne (diamètre en mm)
• Classe de chaîne (Grade 80)
• Longueur exacte de l'élingue
• Limite de charge de travail (WLL)

Applications typiques

• Manutention de machines lourdes
• Levage de structures métalliques
• Installation de préfabriqués en béton
• Maintenance minière
• Transport de modules offshore
• Manutention industrielle de matériaux

Tableau paramètre - mètre (valeurs WLL en tonnes métriques)
Colonnes : Diamètre (mm) | 1-brin (t) | 2-brins 0°<α<45° (t) | 2-brins 45°<α<60° (t) | 3&4-brins 0°<α<45° (t) | 3&4-brins 45°<α<60° (t) | Élingue continue (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2.0 | 2.8 | 2.0 | 4.25 | 3.0 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5.0
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8.0 | 8.5
16 | 8.0 | 11.2 | 8.0 | 17.0 | 11.8 | 12.5
18 | 10.0 | 14.0 | 10.0 | 21.0 | 15.0 | 16.0
19 | 11.2 | 16.0 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17.0 | 12.5 | 26.2 | 18.7 | 20.0
22 | 15.0 | 21.2 | 15.0 | 31.5 | 22.5 | 24.0
26 | 21.2 | 30.0 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25.0 | 33.5 | 25.0 | 52.5 | 37.5 | 40.0
30 | 28.0 | 39.2 | 28.0 | 58.8 | 42.0 | 44.8
32 | 31.5 | 45.0 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40.0 | 56.0 | 40.0 | 84.0 | 60.0 | 64.0
38 | 45.0 | 63.0 | 45.0 | 94.5 | 67.5 | 72.0
40 | 50.0 | 70.0 | 50.0 | 105.0 | 75.0 | 80.0
45 | 63.0 | 88.2 | 63.0 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Remarques sur les paramètres
Facteur de conception : 4:1 (la résistance à la rupture minimale est au moins quatre fois la WLL). Le tableau indique les multiplicateurs de charge et les valeurs WLL pour différentes configurations d'élingue et angles de levage. Toutes les valeurs sont exprimées en tonnes métriques.
