Élingue à chaîne 80 DOG

2 pointen acieren alliage d'acier

Aperçu du produit

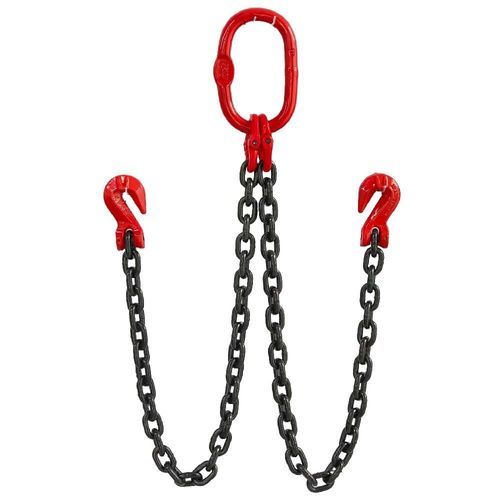

L'élingue à chaîne Grade 80 DOG est un assemblage de levage à deux brins fabriqué en chaîne et composants en acier allié Grade 80 trempés et revenus. L'élingue est équipée d'un maillon maître oblong Grade 80 en tête et de crochets à griffe Grade 80 en bas, permettant un réglage rapide de la longueur de chaîne et un levage équilibré à deux points pour les applications en suspension. Chaque élingue est identifiée de façon permanente par un numéro de série, la taille de chaîne, la classe, la longueur exacte de l'élingue et la charge de travail admissible (WLL) pour assurer la traçabilité complète du produit.

Code de configuration produit

• D = Double brin
• O = Maillon maître oblong
• G = Crochet à griffe

Identification du produit

• Numéro de série individuel
• Taille de la chaîne
• Classe de la chaîne
• Longueur exacte de l'élingue
• Charge de travail admissible (WLL)

Applications typiques

• Manutention de machines lourdes
• Levage de structures en acier
• Installation d'équipements
• Chantiers de construction
• Maintenance minière
• Manutention industrielle de matériaux

Paramètres — tableau métrique (valeurs en tonnes métriques WLL)
Diamètre de la chaîne de levage | 1 brin (t) | 2 brins (0°–45° / 45°–60°) (t) | 3 et 4 brins (0°–45° / 45°–60°) (t) | Élingue continue (t)
4 mm | 0.5 | 0.71 | 0.5 / 1.06 | 0.75 / 0.8
5 mm | 0.8 | 1.12 | 0.8 / 1.6 | 1.18 / 1.24
6 mm | 1.12 | 1.6 | 1.12 / 2.36 | 1.7 / 1.8
7 mm | 1.5 | 2.12 | 1.5 / 3.15 | 2.24 / 2.5
8 mm | 2 | 2.8 | 2 / 4.25 | 3 / 3.15
10 mm | 3.15 | 4.25 | 3.15 / 6.7 | 4.75 / 5
13 mm | 5.3 | 7.5 | 5.3 / 11.2 | 8 / 8.5
16 mm | 8 | 11.2 | 8 / 17 | 11.8 / 12.5
18 mm | 10 | 14 | 10 / 21 | 15 / 16
19 mm | 11.2 | 16 | 11.2 / 23.5 | 16.8 / 17.9
20 mm | 12.5 | 17 | 12.5 / 26.2 | 18.7 / 20
22 mm | 15 | 21.2 | 15 / 31.5 | 22.5 / 24
26 mm | 21.2 | 30 | 21.2 / 44.5 | 31.8 / 33.9
28 mm | 25 | 33.5 | 25 / 52.5 | 37.5 / 40
30 mm | 28 | 39.2 | 28 / 58.8 | 42 / 44.8
32 mm | 31.5 | 45 | 31.5 / 66.1 | 47.2 / 50.4
36 mm | 40 | 56 | 40 / 84 | 60 / 64
38 mm | 45 | 63 | 45 / 94.5 | 67.5 / 72
40 mm | 50 | 70 | 50 / 105 | 75 / 80
45 mm | 63 | 88.2 | 63 / 132.3 | 94.5 / 100.8
50 mm | 78.5 | 109.9 | 78.5 / 164.8 | 117.7 / 125.6

Paramètres — tableau en pieds (valeurs WLL en lb, facteur de conception 4:1)
Design Factor | 1-brin | 2-brins (90° / 60° / 45° / 30°) | 3 et 4 brins (60° / 45° / 30°)
7/32" | 2,100 / 3,600 / 3,000 / 2,100 | 5,500 / 4,400 / 3,200
9/32" | 3,500 / 6,100 / 4,900 / 3,500 | 9,100 / 7,400 / 5,200
5/16" | 4,500 / 7,800 / 6,400 / 4,500 | 11,700 / 9,500 / 6,800
3/8" | 7,100 / 12,300 / 10,000 / 7,100 | 18,400 / 15,100 / 10,600
1/2" | 12,000 / 20,800 / 17,000 / 12,000 | 31,200 / 25,500 / 18,000
5/8" | 18,100 / 31,300 / 25,600 / 18,100 | 47,000 / 38,400 / 27,100
3/4" | 28,300 / 49,000 / 40,000 / 28,300 | 73,500 / 60,000 / 42,400
7/8" | 34,200 / 59,200 / 48,400 / 34,200 | 88,900 / 72,500 / 51,300
1" | 47,700 / 82,600 / 67,400 / 47,700 | 123,900 / 101,200 / 71,500
1-1/4" | 72,300 / 125,200 / 102,200 / 72,300 | 187,800 / 153,400 / 108,500

Normes

• Normes de fabrication : Fabriqué à partir de chaîne et composants en acier allié Grade 80 trempés et revenus conformément à EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 pour les assemblages d'élingues à chaîne.
• Normes d'essai : Facteur de conception minimum 4:1. Chaque élingue est soumise à un essai de charge, inspection visuelle, vérification dimensionnelle et contrôle de compatibilité des composants. La chaîne est conforme aux exigences de fatigue EN 818 et supporte 20 000 cycles à 1,5 fois la WLL. Chaque élingue est fournie avec un numéro de série individuel, une étiquette d'identification, une certification écrite et des dossiers de traçabilité complets.
• Normes d'application : Convient pour levage en suspension, levage à deux points, manutention de machines lourdes, montage de structures métalliques, installation d'équipements, chantiers de construction, maintenance minière et manutention industrielle de matériaux.
• Maintenance : Inspecter avant chaque utilisation pour allongement de chaîne, usure, fissures, corrosion, usure ou déformation des crochets à griffe, maillons maîtres ou éléments de liaison endommagés, et étiquettes d'identification manquantes. Retirer du service si les défauts dépassent les critères d'inspection.

Caractéristiques techniques

• Modèle : Grade 80 DOG Chain Sling
• Style d'élingue : Élingue à chaîne à double brin (DOG = Double Leg with Oblong Master Link on top and Grab Hooks on bottom)
• Matériau : Chaîne en acier allié Grade 80 trempée et revenue et composants Grade 80
• Fixation supérieure : Maillon maître oblong Grade 80
• Fixation inférieure : Crochets à griffe Grade 80 (permettant un réglage rapide de la longueur de chaîne)
• Identification : Numéro de série permanent, taille de chaîne, classe de chaîne, longueur exacte de l'élingue et WLL sur la plaque d'identification
• Fourniture : Livré avec certificat écrit et dossiers de traçabilité complets
• MOQ : 100 ensembles
• Emballage : Carton + palette acier
• Facteur de conception : Minimum 4:1 ; essayé et inspecté visuellement avant expédition
• Applications typiques : Manutention de machines lourdes, levage de structures en acier, installation d'équipements, chantiers de construction, maintenance minière, manutention industrielle de matériaux
