Élingue à chaîne Grade 80 QOF

4 pointsen acieren alliage

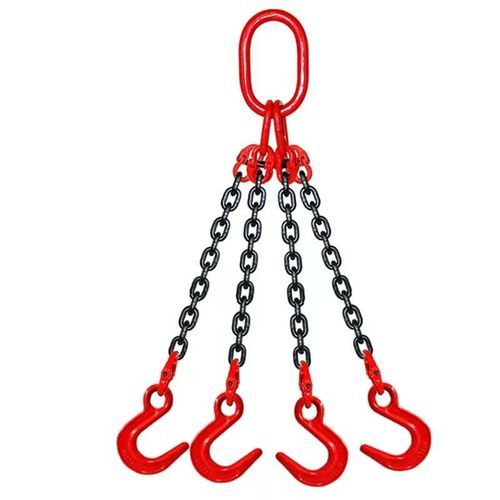

Présentation du produit L'élingue à chaîne QOF de classe 80 est un ensemble de levage à quatre brins fabriqué à partir d'une chaîne et de composants en acier allié de classe 80 trempé et revenu. L'élingue est équipée d'un ensemble de maillons principaux oblongs à quatre branches en haut et de crochets forgés de grade 80 en bas, ce qui la rend adaptée aux opérations de levage intensives nécessitant plusieurs points de levage et une répartition équilibrée de la charge. Caractéristiques principales

• Configuration à quatre brins pour une meilleure stabilité de la charge et une répartition équilibrée de celle-ci.
• Assemblage supérieur : maillon de tête oblong à quatre branches.
• Fixations inférieures : crochets forgés de grade 80 (compatibles avec les systèmes de levage de grade 80).
• Fabriqué à partir d’une chaîne et de composants en acier allié de Grade 80 trempé et revenu.
• Chaque élingue est fournie avec un certificat écrit et une traçabilité complète (numéro de série individuel et étiquette d’identification).

Code de configuration du produit

• Q = Quatre brins
• O = Assemblage de maillons principaux oblongs à quatre brins
• F = Crochet forgé

Identification du produit

• Numéro de série individuel sur l'étiquette d'identification
• Taille de la chaîne
• Nuance de la chaîne
• Longueur exacte de l'élingue
• Charge maximale d'utilisation (CMU)

Applications typiques

• Manutention de machines lourdes
• Levage d’acier de construction
• Mise en place d’éléments préfabriqués en béton
• Installation d’équipements
• Maintenance minière
• Manutention industrielle

Normes, conditionnement et quantité minimale de commande (MOQ)

• Nom : Élingue à chaîne QOF de classe 80 – à quatre brins avec maillon principal oblong quadrilatéral en haut et crochets forgés en bas
• Quantité minimale de commande (MOQ) : 100 jeux
• Emballage : carton + palette en acier
• Normes de fabrication : Fabriqué conformément aux normes EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077.
• Normes d’essai : coefficient de sécurité minimal de 4:1. Chaque élingue est soumise à un essai de résistance, inspectée visuellement, vérifiée au niveau de ses dimensions et contrôlée quant à la compatibilité de ses composants. La chaîne est conforme aux exigences de fatigue de la norme EN 818 et résiste à 20 000 cycles à 1,5 fois la charge maximale d'utilisation (CMU). Fourni avec un numéro de série, une étiquette d’identification et un certificat écrit.
• Normes d’application : Convient au levage aérien, au levage multipoint, à la manutention de machines lourdes, au montage de structures en acier, à la mise en place d’éléments préfabriqués en béton, à l’installation d’équipements, à la maintenance minière et à la manutention industrielle.
• Entretien : Avant chaque utilisation, inspecter la chaîne pour détecter tout allongement, usure, fissure, corrosion, déformation du crochet forgé, maillons de tête ou de raccord endommagés, ainsi que l’absence d’étiquettes d’identification. Retirer de service si les défauts dépassent les critères d’inspection.

Paramètres — Tableau métrique (charge maximale d'utilisation en tonnes métriques) En-tête : Diamètre (mm) | 1 branche (tonne) | 2 branches (0°Paramètres — Tableau des pieds (charge maximale d'utilisation en livres, coefficient de sécurité 4:1) En-tête : Diamètre de la chaîne (pouces) | Élingue à 1 branche (lb) | Élingue à 2 branches (60°) (lb) | Élingue à 2 branches (45°) (lb) | Élingue à 2 branches (30°) (lb) | Élingues à 3 et 4 branches (60°) (lb) | Élingues à 3 et 4 branches (45°) (lb) | Élingues à 3 et 4 branches (30°) (lb) 7/32" | 2 100 | 3 600 | 3 000 | 2 100 | 5 500 | 4 400 | 3 200 9/32" | 3 500 | 6 100 | 4 900 | 3 500 | 9 100 | 7 400 | 5 200 5/16" | 4 500 | 7 800 | 6 400 | 4 500 | 11 700 | 9 500 | 6 800 3/8" | 7 100 | 12 300 | 10 000 | 7 100 | 18 400 | 15 100 | 10 600 1/2" | 12 000 | 20 800 | 17 000 | 12 000 | 31 200 | 25 500 | 18 000 5/8" | 18 100 | 31 300 | 25 600 | 18 100 | 47 000 | 38 400 | 27 100 3/4" | 28 300 | 49 000 | 40 000 | 28 300 | 73 500 | 60 000 | 42 400 7/8" | 34 200 | 59 200 | 48 400 | 34 200 | 88 900 | 72 500 | 51 300 1" | 47 700 | 82 600 | 67 400 | 47 700 | 123 900 | 101 200 | 71 500 1-1/4" | 72 300 | 125 200 | 102 200 | 72 300 | 187 800 | 153 400 | 108 500 Remarques

• Toutes les valeurs du tableau sont exprimées en tonnes métriques et correspondent à la charge maximale d’utilisation (CMU).
• Définitions des angles : a = angle entre le brin de l'élingue et la verticale. Les plages 0° < a < 45° et 45° < a < 60° sont utilisées pour déterminer les coefficients de charge et les WLL ajustées.
• La « élingue continue » désigne la charge de travail maximale (WLL) d'une élingue à chaîne sans fin.

Caractéristiques / spécifications techniques

• Nom du produit : Élingue à chaîne Grade 80 QOF
• Modèle / Dénomination commerciale : Élingue à chaîne Grade 80 QOF
• Marque : TOPONE CHAIN
• Matériau : Acier allié de grade 80 trempé et revenu (chaîne et composants)
• Raccord supérieur : Assemblage de maillon principal oblong quadruple
• Raccord inférieur : Crochets forgés de Grade 80
• Identification : Numéro de série individuel, étiquette d’identification, taille de la chaîne, grade de la chaîne, longueur exacte de l’élingue, charge maximale d’utilisation (WLL)
• Quantité minimale de commande (MOQ) : 100 ensembles
• Emballage : Carton + palette en acier
• Normes de fabrication : EN 818-2 ; EN 1677-1 ; EN 1677-2 ; EN 1677-4 ; ASME B30.9 ; OSHA 1910.184 ; AS 2321 ; ISO 3077
• Essais : coefficient de sécurité minimal de 4:1 ; essai de résistance ; inspection visuelle ; vérification dimensionnelle ; essai de fatigue : 20 000 cycles à 1,5 fois la charge maximale d'utilisation (WLL)
• Applications : Levage aérien, levage multipoint, manutention de machines lourdes, montage de structures en acier, mise en place d'éléments préfabriqués en béton, installation d’équipements, maintenance minière, manutention industrielle
• Entretien et inspection : Inspecter avant chaque utilisation pour détecter tout allongement, usure, fissure, corrosion, déformation, maillon endommagé et étiquette manquante ; retirer du service si les défauts dépassent les critères
