Élingue à chaîne Grade 80 QOSL

2 pointen acieren alliage d'acier

Présentation du produit

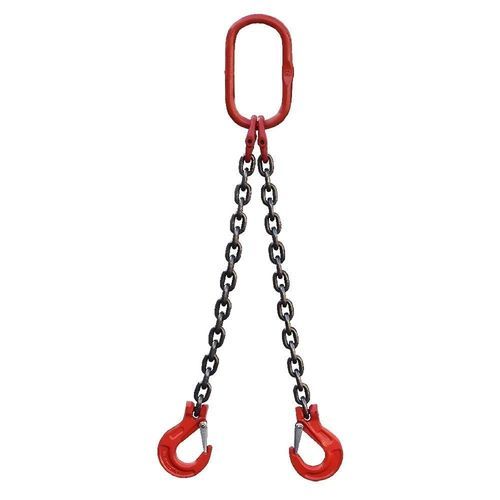

L'élingue à chaîne Grade 80 DOS est un ensemble d'arrimage à double brin fabriqué en chaîne et composants en acier allié Grade 80 trempé et revenu. L'élingue est équipée d'un maillon maître oblong en haut pour la connexion à la grue et de deux crochets d'élingue avec linguets de sécurité en bas pour la charge. La configuration à double brin améliore la répartition de la charge et la stabilité lors des levages en hauteur pour les manutentions industrielles, la manipulation de machines, le montage de structures métalliques et les opérations de maintenance.

Identification

• Numéro de série individuel
• Taille de la chaîne
• Grade de la chaîne
• Longueur exacte de l'élingue
• Limite de charge d'utilisation (WLL)

Code de configuration produit

• D = Double brin
• O = Maillon maître oblong
• S = Crochet d'élingue avec linguet

Fabrication sur mesure

• Longueurs d'élingue personnalisées
• Configurations de crochets spéciales
• Options de maillons maîtres
• Marquage d'identification
• Exigences spécifiques de WLL
• Assemblages de levage spéciaux sur demande

Normes et informations de fourniture

• Nom : Élingue à chaîne Grade 80 DOS – brin double avec maillon maître oblong (haut) et crochets d'élingue à linguet (bas)
• MOQ : 100 ensembles
• Conditionnement : Carton + palette acier
• Normes de fabrication : Chaîne et composants en acier allié Grade 80 trempé et revenu conformes à EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 (selon application)
• Essais : Facteur de conception 4:1. Chaque élingue est éprouvée, inspectée visuellement, vérifiée dimensionnellement et contrôlée pour la compatibilité des composants. La chaîne répond aux exigences de fatigue EN 818 (20 000 cycles à 1,5×WLL). Chaque élingue est fournie avec étiquette d'identification, certificat écrit et traçabilité complète.
• Applications : Levage en hauteur, levage à deux points, manutention de machines, montage de structures métalliques, installation d'équipements, manutention de préfabriqués, maintenance minière, manutention industrielle.
• Maintenance : Inspecter avant chaque utilisation pour allongement, usure, fissures, corrosion, déformation des crochets, fonctionnement des linguets, maillons maîtres ou de liaison endommagés et étiquettes d'identification. Retirer du service si les défauts dépassent les critères d'inspection.

Paramètres - Tableau métrique (valeurs WLL en tonnes métriques)
Diamètre (mm) | 1 brin (t) | 2 brins 0°–45° (t) | 2 brins 45°–60° (t) | 3 & 4 brins 0°–45° (t) | 3 & 4 brins 45°–60° (t) | Élingue continue (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Remarques
Toutes les valeurs sont exprimées en tonnes métriques et représentent la Limite de Charge d'Utilisation (WLL) maximale. Le facteur de conception est 4:1. La WLL varie selon la configuration de l'élingue et l'angle de levage. Les valeurs pour élingue continue correspondent à une configuration d'élingue chaîne sans fin.

Caractéristiques techniques

• Modèle / Série : DOS
• Matériau : Chaîne en acier allié Grade 80 trempé et revenu et accessoires Grade 80 assortis
• Configuration : Double brin avec maillon maître oblong en haut et crochets d'élingue avec linguet en bas
• Identification : Chaque élingue marquée avec numéro de série individuel, taille et grade de chaîne, longueur exacte et WLL
• Facteur de conception : 4:1
• Certification : Fourni avec certificat écrit et traçabilité complète ; éprouvé et inspecté
• Normes applicables : EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077 (selon application)
• MOQ : 100 ensembles
• Emballage : Carton + palette acier
• Applications typiques : Levage en hauteur, manutention de machines, montage d'acier, installation d'équipements, manutention de préfabriqués, maintenance minière, manutention industrielle
