Élingue à chaîne Grade 100 QOG

4 pointsen alliage d'acier

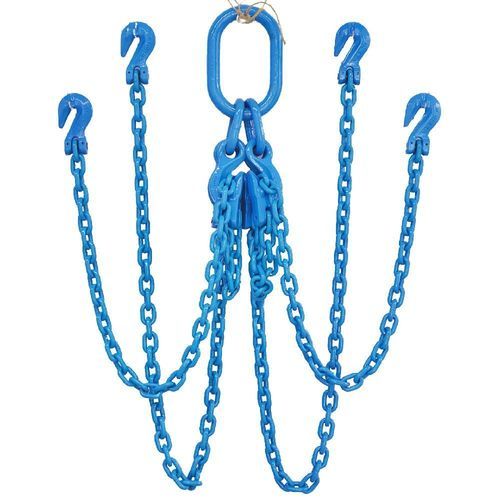

Présentation du produit L'élingue à chaîne QOG de classe 100 est un ensemble de levage à quatre brins fabriqué à partir d'une chaîne et de composants en acier allié de classe 100, trempé et revenu. L'élingue est équipée d'un maillon principal oblong à quatre branches en haut et de quatre crochets de préhension de classe 100 en bas, ce qui permet d'ajuster la longueur de la chaîne et d'effectuer un levage flexible en quatre points. Par rapport aux élingues de classe 80, la conception de classe 100 offre une limite de charge de travail supérieure d'environ 25 % pour une chaîne de même taille. Chaque élingue est identifiée de manière permanente par un numéro de série, la taille de la chaîne, la classe de résistance, la longueur exacte de l’élingue et la limite de charge admissible, afin de garantir une traçabilité complète du produit. Présentation / Caractéristiques principales

• Conception de l’élingue à chaîne à quatre brins pour un levage en quatre points et une répartition équilibrée de la charge.
• Assemblage supérieur : maillon principal oblong à quatre branches.
• Fixations inférieures : quatre crochets de préhension de classe 100 (longueur de chaîne réglable en engageant des maillons individuels).
• Matériau : chaîne et composants en acier allié de classe 100, trempé et revenu.
• Limite de charge de travail (WLL) supérieure d’environ 25 % à celle de la classe 80 pour une chaîne de même taille.
• Coefficient de sécurité : 4:1.
• Identification permanente : numéro de série individuel, taille de la chaîne, classe, longueur exacte de l’élingue et limite de charge de travail (WLL) pour assurer la traçabilité.

Code de configuration du produit

• Q = Quatre brins
• O = Assemblage de maillon principal oblong à quatre brins
• G = Crochet de levage

Identification du produit

• Numéro de série individuel
• Taille de la chaîne
• Classe de la chaîne
• Longueur exacte de l'élingue
• Charge maximale d'utilisation (WLL)

Tableau des mesures Référence | Diamètre de la chaîne de levage (mm) | 1 branche (tonne) | 2 branches (0° < α < 45°) (tonne) | 2 brins (45° < α < 60°) (tonnes) | 3 et 4 brins (0° < α < 45°) (tonnes) | 3 et 4 brins (45° < α < 60°) (tonnes) | Élingue continue (tonnes) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 | 2 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 | 2 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 | 3 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 | 6 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 | 11 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 | 16 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 | 22 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 | 26 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 | 42 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 | 49 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 | 57 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 | 90 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 129,6 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 | 157 Tableau des pieds Référence | Diamètre de la chaîne de levage (pouces) | 1 pied (90°) (lb) | Facteur 1,4 pour 2 pieds (lb) | Facteur 1,0 pour 2 pieds (lb) | Facteur 2,1 pour 2 pieds (lb) | Facteur 1,5 pour 3 et 4 pieds (lb) | Facteur 1,6 pour 3 et 4 pieds (lb) TPL81841004 | 5/32 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16 | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 | 4 409 TPL81841006 | 1/4 | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32 | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16 | 6 614 | 8 819 | 6 614 | 11 023 | 8 819 | 8 819 TPL81841010 | 3/8 | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2 | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8 | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4 | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4 | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16 | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8 | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1 | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8 | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16 | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4 | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8 | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2 | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16 | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4 | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2 | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Normes et essais (résumé) Fabriqué à partir d’une chaîne et de composants en acier allié de grade 100 trempé et revenu. Conforme aux normes EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 pour les ensembles d’élingues à chaîne de levage de grade 100. Facteur de sécurité minimal de 4:1. Chaque élingue est soumise à un essai de résistance, inspectée visuellement, vérifiée dimensionnellement et contrôlée quant à la compatibilité de ses composants avant expédition. La chaîne est conforme aux exigences de fatigue de la norme EN 818 et résiste à 20 000 cycles de charge à 1,5 fois la charge maximale d'utilisation (CMU). Chaque élingue est fournie avec un numéro de série individuel, une étiquette d’identification, un certificat écrit et des registres de traçabilité. Notes d’entretien et d’utilisation Convient au levage aérien, au levage en quatre points, à la manutention de machines lourdes, au montage de structures en acier, à la mise en place d’éléments préfabriqués en béton, au levage offshore, à la maintenance minière et à la manutention industrielle. Avant chaque utilisation, inspectez la chaîne pour détecter tout allongement, usure excessive, fissure, corrosion, déformation ou usure des crochets de préhension, maillons de tête ou maillons de raccordement endommagés, ainsi que l’absence d’étiquettes d’identification. Retirez-la du service si les défauts dépassent les critères d’inspection applicables. Caractéristiques / Spécifications techniques

• Dénomination commerciale : Élingue à chaîne QOG de classe 100
• Modèle/Type : QOG (Quad Leg avec maillon principal oblong quadrilatéral et crochets de préhension)
• Matériau : Acier allié de classe 100 trempé et revenu
• Raccord supérieur : Ensemble de maillon principal oblong à quatre branches
• Fixations inférieures : Quatre crochets de levage de grade 100 (réglables)
• Identification : Numéro de série individuel ; étiquette d’identification indiquant la taille de la chaîne, le grade, la longueur exacte de l’élingue et la charge maximale d’utilisation (CMU)
• Coefficient de sécurité : 4:1
• Performances : charge maximale d’utilisation (CMU) supérieure d’environ 25 % à celle du grade 80 pour une chaîne de même taille
• Essais : test de résistance, inspection, conformité à la norme EN 818 relative à la fatigue, 20 000 cycles à 1,5 fois la CMU
• Quantité minimale de commande (MOQ) : 100 jeux
• Emballage : carton + palette en acier
• Applications : levage lourd et à quatre points, offshore, exploitation minière, construction, préfabrication, manutention industrielle
