Élingue à câble

2 pointen acieren acier galvanisé

Vue d'ensemble

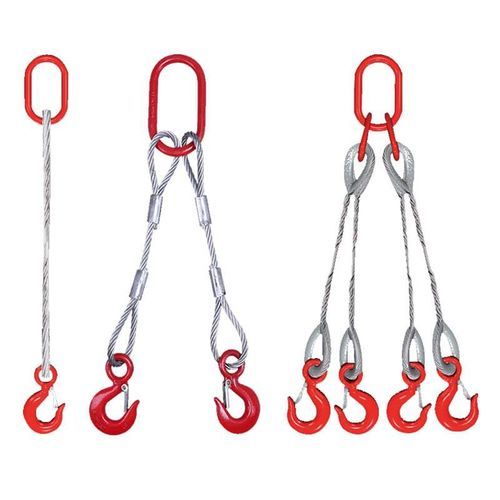

L'élingue câble à deux brins est fabriquée en câble métallique haute résistance, galvanisé ou en acier brillant, formée en deux brins reliés à un anneau maître. Les terminaisons disponibles incluent œil souple, œil à cosse, œil serti (manchon), épissure main et épissure mécanique. Chaque élingue est numérotée individuellement et marquée avec le diamètre du câble, la longueur de l'élingue et la Limite de Charge de Travail (WLL) pour une traçabilité complète.

Introduction
Cette assemblage de levage à deux brins relie deux brins de câble à un anneau maître et se termine par crochets, manilles ou raccords à œil selon l'application. Fabriquée en câble d'acier haute résistance, l'élingue offre flexibilité et grande capacité de traction. La configuration à deux brins répartit la charge sur deux points d'attache, améliorant la stabilité et réduisant la concentration des contraintes pendant le levage. Applications typiques : levage de machines, structures métalliques, éléments préfabriqués en béton, équipements offshore, tuyaux, composants fabriqués et autres charges lourdes dans la construction, la construction navale, les ports, les mines et les usines industrielles.

Caractéristiques produit

• Câble métallique haute résistance, galvanisé ou brillant
• Conception à deux brins pour répartition équilibrée de la charge
• Terminaisons : œil souple, œil à cosse, œil serti, épissure main ou épissure mécanique
• Disponible avec crochets, manilles, anneaux maîtres ou embouts sur mesure
• Numérotation individuelle pour traçabilité complète

Identification produit

• Numéro de série individuel
• Diamètre du câble
• Construction du câble
• Longueur exacte de l'élingue
• Limite de charge de travail (WLL)

Paramètre — Limite de charge de travail (WLL) des élingues câble Unité : tonnes
La fiche produit comprend une matrice WLL complète (unités : tonnes) indiquant les valeurs par diamètre nominal de câble (d mm) et par configurations d'accrochage (vertical, élingage sur étrangleur, élingage en écharpe) et angles multi-brins. Exemples de lignes représentatives tirées du tableau WLL :
Diamètre nominal d (mm) | Vertical 90° | Étranglement 90° | Écharpe 90° | Deux brins 45° | Deux brins 60° | Deux brins 90° | Trois/quatre brins 45° | Trois/quatre brins 60° | Trois/quatre brins 90° | Poids (kg/m)
8 | 0.81 | 0.61 | 1.4 | 1.5 | 1.4 | 1.1 | 3 | 2.89 | 2.3 | 0.225
10 | 1.2 | 0.96 | 2.3 | 2.3 | 2.2 | 1.8 | 4.7 | 4.4 | 3.6 | 0.398
16 | 3.2 | 2.4 | 5.6 | 6 | 5.6 | 4.6 | 12 | 11.3 | 9.2 | 1.02
24 | 7.4 | 5.1 | 12.7 | 13.6 | 12.7 | 10.4 | 27.3 | 25.5 | 20.9 | 2.29
36 | 18.55 | 13.9 | 32.2 | 34.4 | 32.2 | 26.2 | 68.85 | 64.4 | 52.65 | 5.75
48 | 29.5 | 22.1 | 51.1 | 54.6 | 51.1 | 41.6 | 109.3 | 102.2 | 83.6 | 9.17
Remarque : la matrice WLL complète pour tous les diamètres et configurations est disponible sur la fiche produit.

Câble métallique principal (6×37+FC, 6×37+IWR)
La documentation inclut des tableaux de résistance à la traction et de charge minimale de rupture pour les constructions de câble et types de âme courants (NF, SF, IWR/IWS, FC) pour diamètres nominaux à partir de 5 mm, avec classes de résistance (1570–1960 MPa) et poids approximatifs (kg/100 m). Des matrices de spécification et images sont fournies.

Normes & fabrication

• Nom : Élingue câble à deux brins
• MOQ : 100 ensembles
• Emballage : carton + palette acier
• Normes de fabrication : ISO 7531, ISO 2408, ISO 4309, EN 13414-1, EN 12385, ASME B30.9, OSHA 1910.184, exigences applicables du Règlement Machines UE ; certifications disponibles (ABS, BV, CCS, DNV, LR, NK, KR, RINA) selon spécification
• Essais : facteur de conception minimum 4:1. Chaque élingue est soumise à essai d'épreuve, inspection visuelle, vérification dimensionnelle et fournie avec numéro de série individuel, fiche d'inspection et certificat de traçabilité. Les essais types incluent essais d'épreuve, de fatigue, statique et de rupture.
• Applications : levage en hauteur, levage à deux points, installation de machines, manutention de structures métalliques, levage d'éléments préfabriqués, construction navale, offshore, manutention portuaire, mines, construction et manutention industrielle générale.
• Maintenance : inspecter avant chaque utilisation pour fils cassés, corrosion, abrasion, pliures, écrasement, effilochage, usure excessive, ferrules ou épissures endommagées, cosse déformée, crochets ou anneaux usés ou absence d'étiquette d'identification. Retirer si les défauts dépassent les critères de rebut des normes applicables (ISO 4309, EN 13414, etc.).

Spécifications techniques

• Matériau : câble métallique haute résistance galvanisé ou brillant
• Constructions de câble : diverses (6×37, 6×25Fi, 6×29Fi, 6×36WS, etc.) avec options d'âme FC, IWR/IWS, NF, SF
• Terminaisons : œil souple, œil à cosse, œil serti, épissure main, épissure mécanique ; crochets et manilles disponibles
• Marquage : chaque élingue identifiée de façon permanente avec numéro de série, diamètre du câble, construction, longueur, WLL
• Facteur de sécurité : minimum 4:1
• Livraison inclut : étiquette d'identification, fiche d'inspection, certificat écrit, documentation de traçabilité
• Usages recommandés : levage à deux points, installation de machines, construction navale, offshore, ports, mines, construction
