Élingue à chaîne 80 DOSL

2 pointen acieren alliage d'acier

Présentation du produit

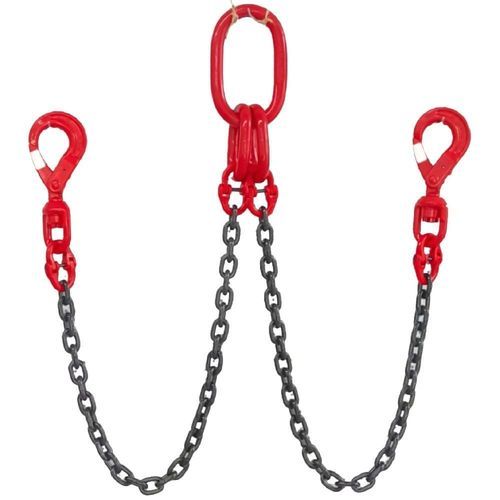

L'élingue chaîne Grade 80 DOSL est un ensemble de levage à double brin fabriqué en chaîne et composants en acier allié Grade 80 trempé et revenu. L'élingue est équipée d'un maillon maître oblong Grade 80 en haut et de crochets autobloquants Grade 80 en bas, assurant un accrochage sécurisé de la charge et une sécurité opérationnelle renforcée. Chaque élingue est identifiée en permanence par un numéro de série, la taille de la chaîne, le grade, la longueur exacte de l'élingue et la charge de travail admissible (WLL) pour une traçabilité complète.

Code de configuration

• D = Double brin
• O = Maillon maître oblong
• SL = Crochet autobloquant

Identification du produit

• Numéro de série individuel
• Taille de la chaîne
• Grade de la chaîne (Grade 80)
• Longueur exacte de l'élingue
• Charge de travail admissible (WLL)

Applications typiques

• Manutention de machines lourdes
• Levage de structures métalliques
• Installation d'équipements
• Chantiers de construction
• Maintenance minière
• Manutention industrielle

Données métriques (WLL en tonnes) — diamètres sélectionnés

• Diamètre 4 mm — 1 brin : 0,50 t ; 2 brins (0°–45°) : 0,71 t ; 2 brins (45°–60°) : 0,50 t ; 3/4 brins (0°–45°) : 1,06 t ; 3/4 brins (45°–60°) : 0,75 t ; Élingue continue : 0,80 t
• Diamètre 8 mm — 1 brin : 2,00 t ; 2 brins (0°–45°) : 2,80 t ; 2 brins (45°–60°) : 2,00 t ; 3/4 brins (0°–45°) : 4,25 t ; 3/4 brins (45°–60°) : 3,00 t ; Élingue continue : 3,15 t
• Diamètre 13 mm — 1 brin : 5,30 t ; 2 brins (0°–45°) : 7,50 t ; 2 brins (45°–60°) : 5,30 t ; 3/4 brins (0°–45°) : 11,20 t ; 3/4 brins (45°–60°) : 8,00 t ; Élingue continue : 8,50 t
• Diamètre 20 mm — 1 brin : 12,50 t ; 2 brins (0°–45°) : 17,00 t ; 2 brins (45°–60°) : 12,50 t ; 3/4 brins (0°–45°) : 26,20 t ; 3/4 brins (45°–60°) : 18,70 t ; Élingue continue : 20,00 t
• Diamètre 30 mm — 1 brin : 28,00 t ; 2 brins (0°–45°) : 39,20 t ; 2 brins (45°–60°) : 28,00 t ; 3/4 brins (0°–45°) : 58,80 t ; 3/4 brins (45°–60°) : 42,00 t ; Élingue continue : 44,80 t
• Diamètre 50 mm — 1 brin : 78,50 t ; 2 brins (0°–45°) : 109,90 t ; 2 brins (45°–60°) : 78,50 t ; 3/4 brins (0°–45°) : 164,80 t ; 3/4 brins (45°–60°) : 117,70 t ; Élingue continue : 125,60 t

Données impériales (WLL en lb) — lignes d'exemple
Facteur de conception / Diamètre chaîne / Élingue 1 brin / Élingue 2 brins (90°, 60°, 45°, 30°) / Élingues 3 & 4 brins (60°, 45°, 30°)

• 7/32" — 1 brin : 2 100 lb ; 2 brins : 3 600 lb ; ajusté : 3 000 lb ; 3/4 brins : 5 500 lb ; échantillon : 4 400–3 200 lb
• 1/2" — 1 brin : 12 000 lb ; 2 brins : 20 800 lb ; ajusté : 17 000 lb ; 3/4 brins : 31 200 lb ; échantillon : 25 500–18 000 lb
• 1" — 1 brin : 47 700 lb ; 2 brins : 82 600 lb ; ajusté : 67 400 lb ; 3/4 brins : 123 900 lb ; échantillon : 101 200–71 500 lb

Remarques sur les tableaux

• Élingue continue : WLL pour une configuration d'élingue sans fin (endless).
• Angles : a = angle entre le brin d'élingue et la verticale. Plages typiques : 0°–45° et 45°–60°. Des angles plus faibles augmentent la tension dans les brins et réduisent la capacité.
• Facteur : multiplicateurs utilisés pour calculer la WLL selon configuration et angle ; se référer aux recommandations d'ingénierie pour les calculs.

Normes et essais
Fabriqué en chaîne et composants en acier allié Grade 80 trempé et revenu conformément à EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077. Fourniture avec certificat écrit. Facteur de conception minimum 4:1. Chaque élingue est testée à la charge d'épreuve, inspectée visuellement, vérifiée dimensionnellement et contrôlée pour la compatibilité des composants. La chaîne satisfait aux exigences de fatigue EN 818 et résiste à 20 000 cycles à 1,5×WLL. Chaque élingue est fournie avec un numéro de série individuel, une étiquette d'identification et un dossier de traçabilité complet.

Maintenance et inspection
Inspecter avant chaque utilisation : allongement de la chaîne, usure, fissures, corrosion, fonctionnement des crochets autobloquants, déformation, maillons maîtres ou raccords endommagés, et absence d'étiquettes d'identification. Retirer du service si les défauts dépassent les critères d'inspection applicables.
