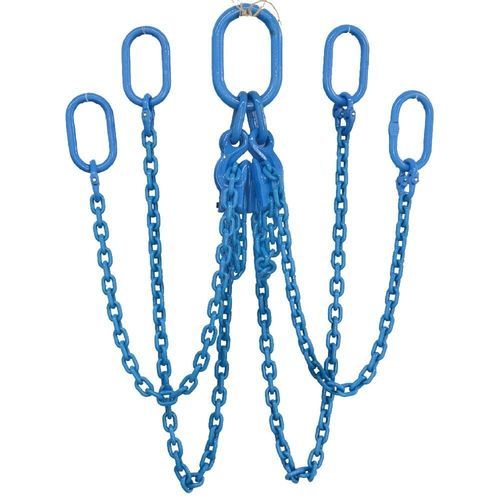

Élingue à chaîne Grade 100 QOO

4 pointsen alliage d'acier

Introduction
L'élingue à chaîne Grade 100 QOO est un ensemble de levage 4 brins fabriqué en chaîne et composants en acier allié Grade 100 trempé et revenu. L'élingue est équipée d'une manille oblongue quadruple en tête et de quatre maillons oblongs en pied, offrant plusieurs points de connexion et une grande flexibilité de configuration pour les opérations de levage lourdes. Par rapport aux élingues Grade 80, la version Grade 100 offre environ 25 % de capacité de charge (WLL) en plus pour la même section de chaîne. Chaque élingue est identifiée en permanence par un numéro de série, la taille de la chaîne, la classe, la longueur exacte et la WLL afin d'assurer une traçabilité complète du produit.

Avantages clés

• Configuration 4 brins répartissant les efforts sur quatre jambes pour une meilleure stabilité lors de la manutention de charges hors gabarit ou irrégulières.
• Manille oblongue quadruple en tête et quatre maillons oblongs en pied pour des connexions flexibles aux manilles, anneaux de levage, poutres d’écartement et dispositifs de levage personnalisés.
• Fabrication en acier allié Grade 100 trempé et revenu, apportant ~25 % de WLL en plus par rapport au Grade 80 pour des tailles de chaîne équivalentes.
• Identification permanente par numéro de série et étiquette pour une traçabilité et une gestion des certifications complètes.

Code de configuration produit

• Q = Quad Leg (4 brins)
• O = Assemblage manille oblongue quadruple (tête)
• O = Quatre maillons oblongs (pied)
• QOO désigne une élingue à chaîne 4 brins équipée d'une manille oblongue quadruple en tête et de quatre maillons oblongs en pied.

Identification produit

• Numéro de série individuel (par élingue)
• Taille de la chaîne
• Grade de la chaîne (Grade 100)
• Longueur exacte de l'élingue
• Working Load Limit (WLL)

Applications typiques

• Manutention de machines lourdes
• Levage et montage de structures en acier
• Installation de modules offshore et opérations de levage en mer
• Pose de préfabriqué en béton
• Systèmes de poutres d’écartement et levage multipoints
• Manutention industrielle de matériaux

Normes et essais
Fabriquée en chaîne et composants en acier allié Grade 100 trempé et revenu conformément à EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 pour les assemblages d'élingues en chaîne Grade 100. Chaque élingue est conçue avec un facteur de sécurité minimum de 4:1. Les élingues sont soumises à un essai de traction (proof test), inspection visuelle, vérification dimensionnelle et contrôle de compatibilité des composants avant expédition. La chaîne répond aux exigences de fatigue EN 818 et est déclarée capable de supporter 20 000 cycles de charge à 1,5×WLL. Chaque élingue est fournie avec un numéro de série individuel, une étiquette d'identification, une certification écrite et des enregistrements de traçabilité complets.

Maintenance et inspection
Inspecter avant chaque utilisation pour l'allongement de la chaîne, l'usure excessive, les fissures, la corrosion, la déformation des manilles, les maillons de liaison endommagés et les étiquettes d'identification manquantes. Retirer immédiatement l'élingue du service si des défauts dépassent les critères d'inspection applicables.

Paramètre — Tableau en mètres
Item NO. | Diamètre de la chaîne de levage | 1 jambe (tonne) | 2 jambes (0°<α<45°) (tonne) | 2 jambes (45°<α<60°) (tonne) | 3 & 4 jambes (0°<α<45°) (tonne) | 3 & 4 jambes (45°<α<60°) (tonne) | Élingue continue (tonne)
Lignes d'exemple :
TPL81841004, 4, 0.63, 0.88, 0.63, 1.32, 0.94, 1
TPL81841005, 5, 1, 1.4, 1, 2.1, 1.5, 1
TPL81841006, 6, 1.4, 1.96, 1.4, 2.94, 2.1, 2
... (le tableau se poursuit jusqu'à TPL818410050 avec les valeurs WLL correspondantes pour chaque configuration)

Paramètre — Tableau en pieds (représentatif)
Item No. | Diamètre de la chaîne (in.) | 1 jambe (90°) (lbs) | 2 jambes facteur 1.4 (lbs) | 3 & 4 jambes (lbs) | Élingue continue (lbs)
Lignes d'exemple :
TPL81841004, 5/32", 2,205, 2,205, 2,205, 2,205, 2,205
TPL81841005, 3/16", 2,205, 2,205, 2,205, 4,409, 4,409
TPL81841006, 1/4", 2,205, 4,409, 2,205, 6,614, 4,409
... (le tableau impérial se poursuit avec les WLL en lbs pour chaque configuration)

Emballage et MOQ
MOQ : 100 ensembles. Emballage : carton + palette acier.

Caractéristiques / Spécifications techniques

• Nom du produit : Grade 100 QOO Chain Sling — élingue 4 brins avec manille oblongue quadruple en tête et quatre maillons oblongs en pied
• Modèle / Configuration : QOO (4 brins avec manille oblongue quadruple en tête et quatre maillons oblongs en pied)
• Matériau : Acier allié Grade 100 trempé et revenu (chaîne et composants)
• Facteur de conception : Minimum 4:1
• WLL : Les valeurs dépendent de la taille de la chaîne et de la configuration ; Grade 100 apporte ~25 % de WLL en plus par rapport au Grade 80 pour la même section
• Identification : Chaque élingue identifiée en permanence par numéro de série, taille de chaîne, grade, longueur exacte et WLL ; fournie avec certification écrite et traçabilité
• Normes : EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Essais : Proof tested, inspection visuelle, vérification dimensionnelle ; chaîne testée à 20 000 cycles à 1,5×WLL (déclaré)
• Applications typiques : manutention de machines lourdes, levage de structures, installation offshore, éléments préfabriqués, levage multipoints/poutres d’écartement
• MOQ : 100 ensembles ; Emballage : carton + palette acier
